Механизъм за отстраняване на прах на филтъра за торбички

Принципът на чистата чанта за филтриране в системата за филтриране на торбичката:

1. Общ принцип

Потокът, съдържащ прах през слоя от влакна, поради размера на праха, съдържащ се в газа, често е много по-малък от пространството на порите във филтърния слой, така че ефектът от отстраняването на праха през ситовия ефект е много малък. Прахът може да бъде отделен от газовия поток, главно задържане, инерционен сблъсък и дифузионни ефекти; последвано от гравитация и електростатична сила на определена роля.

① Задържане: С потока на частиците с потока, поради директен контакт с групата за улавяне и се запазва.

② Инертен сблъсък: Частици поради инерция и улавяне на колективния сблъсък и улавяне.

③ Дифузия: Малки частици в газовите молекули под въздействието, като газови молекули за движение на Браун, ако частиците в процеса на движение с повърхността на контакта с улова, тя ще се придържа към повърхността на уловната група.

Гравитация: по -големите частици разчитат на гравитацията, за да се утаят естествено и да се отделят от потока на газа.

⑤ Електростатична сила: Заредените частици и (или) влакната произвеждат електростатична сила на привличане между частиците чрез електростатичната сила на привличане, така че частиците да се адсорбират в групата на улова (влакно), отделени от въздушния поток.

2. Вметна филтърна среда и нетъкана употреба на първоначалния механизъм за отстраняване на прах

Използването на отстраняване на прах на филтърната среда, първоначалният механизъм за отстраняване на прах, за тъкани и нетъкани тъкани са различни. Процесът на отстраняване на прах от тъкани на първо място е прахови частици в плата в рамките на блендата, преодолявайки образуването на прахов слой и след това се повишава ефективността на отстраняване на прах; А нетъканите тъкани и пречиствателите на въздуха са подобни на праховите частици, не само могат да бъдат прикрепени към влакното (пръта) върху образуването на прахов слой, но и могат да бъдат потопени във вътрешността на филтърната среда, има тенденция да се филтрират вътрешността. Следователно може да се счита, че отстраняването на праха на филтърната среда в ранния етап, основната роля на механизма за отстраняване на прах е инерционният сблъсък, дифузия и задържане, в допълнение, електростатичната сила и гравитацията също имат роля. През този период на ефективност на отстраняване на прах от около 50 на 8 на сто.

За тъкани тъкани, когато размерът на порите му е повече от 10 пъти по -голям от праховите частици, обикновено се смята, че първоначалното му изпълнение на праха не е добра.

Прахът от входа на торбичката в праха, поради по -ниския бункер в по -ниския дебит и въздействието върху преградата, грубият прах може да бъде отделен от въздушния поток, за да се утаи. Докато достигне до средата на филтъра, концентрацията на прах може да бъде намалена наполовина в сравнение с входа. Това означава, че само фин прах може да се натрупа върху средата на филтъра. Натоварването на праха върху филтърната среда се намалява, но фините частици са склонни да запушат порите на филтърната среда и да увеличат загубата на налягането му. Трудно е обаче да се измери натоварването на праха на чисти филтърни среди върху колектора на праха в употреба.

3. Механизъм за отстраняване на прах и ефективност на отстраняване на прах по време на нормална употреба на филтърна среда

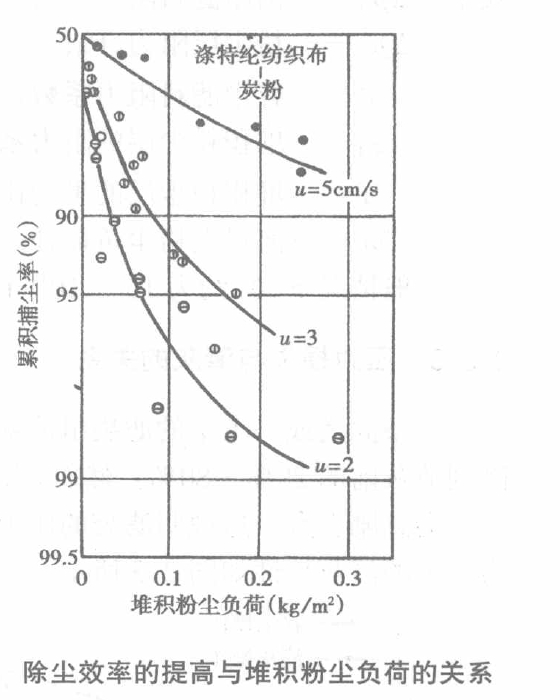

Когато газовете, съдържащи прах, преминават през средата на филтъра, тъй като те проникват дълбоко във вътрешността на филтърната среда, пространството на влакната постепенно се намалява и в крайна сметка се образува прах (наречен начален слой), който е прикрепен към повърхността на филтърната среда. Филтър за торбички В допълнение към първоначалното отстраняване на прах, главно разчитайки на първоначалния слой и по -късно постепенно натрупва прахов слой, за да се отстрани прахът. Нивото на ефективност на отстраняване на прах се определя главно от праха е уловено при втория полет. Ако праховият слой има оптимална дебелина, той е не само за груби частици (повече от 1 μm), но и за фини частици (по -малко от 1 μm) могат да бъдат добре улавени, а колкото по -ниска е скоростта на вятъра на филтрацията, толкова по -добре. Тъй като праховият слой става все по-дебел, правилното явление намалява, но явленията за натискане и порьозност са склонни да се увеличават. Фигура 1 показва връзката между натоварването на праха и ефективността на отстраняването на праха при различни условия на скоростта на филтъра. От гледна точка на подобряването на производителността на отстраняването на прах, избирането на ниска скорост на въздуха на филтър е благоприятно за подобряване на ефективността на отстраняване на праха.

Филтърът на торбичката е устройство за отстраняване на прах, разработено чрез практика, техническите му характеристики от структурата на филтърната среда, праховите частици, параметрите на течността и физическите и химичните свойства на газа и много други фактори. Въпреки че характеристиките на параметрите на филтърната среда не могат да бъдат напълно чрез теоретични изчисления, но при схващане на механизма за филтриране на прах и механизма за почистване на торбичката на прах въз основа на необходимите тестове, допълнени от необходимия тест, за да се схване и подобри работещите характеристики на колектора за прах на торбичката, е много необходим.
