Резюме
Един прахоуловител може да изглежда „добре“ отвън, докато тихо кърви производителност отвътре – торбичките заслепяват рано, диференциалното налягане се повишава, консумацията на сгъстен въздух се увеличава и непланираните спирания се превръщат в рутинна „история за поддръжка“. В много системи основната причина не е филтърната среда, нито вентилаторът, нито дори контролерът. Това е цикълът за импулсно струйно почистване - и в сърцето на този контур седиИмпулсен вентил ASCO.
Това ръководство обяснява как импулсните вентили всъщност влияят върху енергията за почистване, живота на торбата и оперативните разходи; как да изберете правилната конфигурация на клапана; и как да отстранявате най-честите болкови точки (течове, слаби импулси, повреди на диафрагмата, заледяване и изгаряне на бобината). Ще намерите и практичен контролен списък, график за поддръжка и раздел с често задавани въпроси, написани за екипи за доставки, инженери в инсталации и сервизни техници, които се нуждаят от резултати, а не от маркетингова мъгла.
Ключови изводи
- Силата на импулса е системен резултат (клапан + резервоар + тръбопровод + дюза + синхронизация), но вентилът определя тавана.
- „Правилният размер“ не е само диаметър на отвора – времето за реакция и характеристиките на потока са от значение за истинската почистваща енергия.
- Повечето повреди са предсказуеми: влага, лошо качество на въздуха, неправилно напрежение, свръхпулсиране и грешки при монтажа.
- Дисциплинираният график за инспекции струва много по-малко от торбичките, престоя и загубата на сгъстен въздух.
Съдържание
- Схема на статията
- Какво прави импулсният клапан ASCO в импулсно-струйна система
- Проблемите на клиента Този компонент решава директно
- Ръководство за избор: Как да изберете правилния вентил
- Таблица за бързи спецификации и решения
- Практики за инсталиране, които предотвратяват 80% от проблемите
- Отстраняване на неизправности: Симптоми, причини, поправки
- График за поддръжка за предвидима производителност
- Източник и документация за увереност
- ЧЗВ
Схема на статията
- Определете работата на импулсния клапан в реални оперативни термини (а не термини от учебника).
- Съпоставете често срещаните оплаквания на завода с производителността на импулса и поведението на клапана.
- Осигурете практическа рамка за избор (портове, налягане, реакция, напрежение, среда).
- Споделете практики за инсталиране и пускане в експлоатация, които намаляват възможните повреди.
- Предложете диаграма за отстраняване на неизправности, базирана на симптоми, за бърза диагностика.
- Завършете с график за поддръжка и контролен списък за документация за обществени поръчки, съобразени с очакванията.

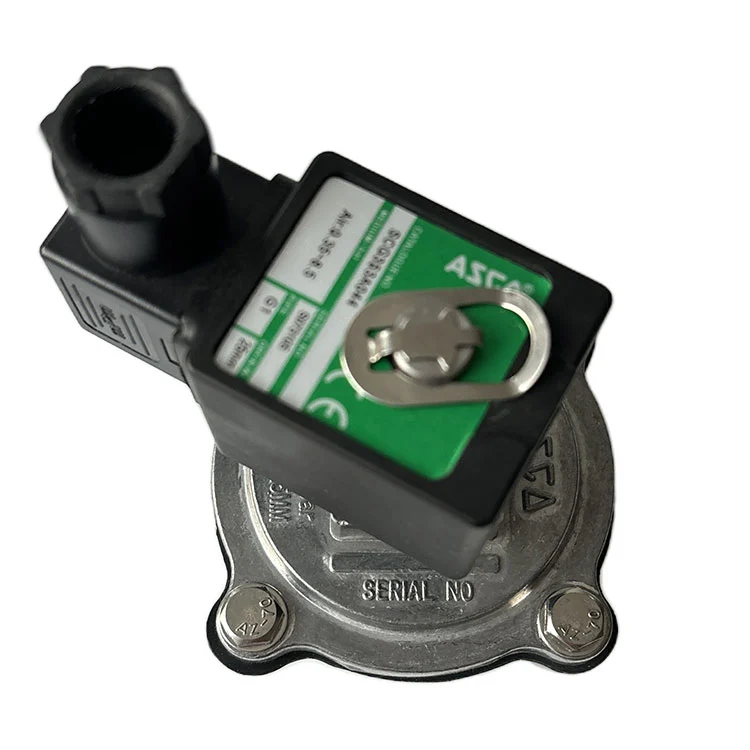

Какво прави импулсният клапан ASCO в импулсно-струйна система
В импулсно-струен чувал (или патронен прахоуловител) почистването се случва, когато кратък изблик на сгъстен въздух преминава през вентилационна тръба и във всеки филтърен ред. Този изблик трябва да ебързо(време за рязко нарастване),силен(достатъчно въздушна маса) иповторяем(постоянен цикъл след цикъл). Импулсният клапан е „вратата“, която освобождава натрупания въздух от колектора/резервоара в вентилационната тръба в контролиран, високоенергиен изстрел.
Какво получавате, когато вентилът върши работата си
- Стабилно диференциално налягане:Вашият DP не се покачва седмица след седмица.
- По-дълъг живот на филтъра:Чантите почистват ефективно, без да бъдат „пренатоварени“ до смърт.
- По-ниски разходи за сгъстен въздух:Пулсирате по-рядко, защото всеки пулс действително работи.
- Предвидимо производство:Без изненадващо запушване по време на пиковите смени.
Проверка на реалността:Много сайтове първо обвиняват филтърната медия. Но ако пулсът е слаб, дори "премиум" медиите ще ослепеят рано. АнИмпулсен вентил ASCO(правилно избран и инсталиран) често коригира основния дефицит на почистваща енергия, който промените на носителя не могат.
Проблемите на клиента Този компонент решава директно
Ако търсите „Импулсен клапан ASCO“, има вероятност да не го правите за забавление – вие реагирате на симптомите. Ето болковите точки, които са склонни да се проследят обратно до работата или съвместимостта на пулсовия клапан:
Точка на болка: Диференциалното налягане продължава да се покачва
Често се причинява от слаби импулси (бавна реакция на клапана, малки портове, ограничени вентилационни тръби/дюзи или недостатъчно налягане в резервоара).
Точка на болка: Чантите се провалят рано или се разкъсват близо до върха
Понякога това е „твърде много почистване“, а не твърде малко – неправилно време, прекомерна честота на импулса или нестабилни импулсни удари от лошо поведение на клапана.
Болна точка: Сметките за сгъстен въздух изглеждат смешни
Спуканите диафрагми, лошото уплътняване или използването на импулси за компенсиране на системни проблеми могат да изгарят въздух непрекъснато.
Точка на болка: Случаен престой в студени или влажни сезони
Промените влага + температура могат да причинят залепване, бавна реакция, заледяване и напрежение на бобината/соленоида, ако управлението на качеството на въздуха е слабо.
Скритите разходи хората подценяват
Най-големият разход рядко е самият клапан. Това е прекъсване на производството, извънреден труд за поддръжка, преждевременни комплекти торби и загуба на енергия. Отнасяйте се към импулсния клапан като към компонент за надеждност, а не към стокова част.
Ръководство за избор: Как да изберете правилния вентил
Избирането наИмпулсен вентил ASCOе по-малко за преследване на етикет на марката и повече за съвпадение на поведението на клапана с вашия дизайн на прахоуловителя. Използвайте тази рамка, за да избегнете грешките „пасва на тръбата, така че трябва да е добре“.
1) Съпоставете размера на порта с търсенето на почистване (не предположения)
- Размер на колектора и брой филтри:Повече филтри обикновено изискват по-висок импулсен въздушен обем или оптимизирано време.
- Конфигурация на духалка/дюза:Ограниченията надолу по веригата могат да неутрализират по-голям клапан.
- Целева продължителност на импулса:Силният пулс, доставен бързо, често превъзхожда дългия, ленив пулс.
2) Потвърдете прозореца за работно налягане
Много системи работят около 0,4–0,6 MPa (4–6 бара), но вашето действително „ефективно“ налягане зависи от загубите в резервоара, тръбопроводите и фитингите. Клапан, който отговаря на вашия реален прозорец на налягане, ще пулсира постоянно; несъответствието може да причини слабо почистване или напрежение на диафрагмата.
3) Проверете напрежението на намотката на соленоида и очакванията за работа
- напрежение:Уверете се, че изходът на вашия контролер съответства на спецификациите на бобината (AC/DC и точното напрежение).
- Околна среда:Топлината, прахът и вибрациите изискват стабилна защита на бобината и правилни практики за окабеляване.
- Честота на пулсиране:Високочестотното импулсиране може да прегрее намотките, ако системата е неправилно конфигурирана.
4) Изберете материали за вашия прах и климат
Средите за събиране на прах варират изключително много: цимент, дървообработване, стомана, химически, хранителни, висока влажност, зими под нулата. Материалът на тялото на клапана и качеството на диафрагмата трябва да отговарят на условията, за да се избегне подуване, напукване или лепкава работа.
Контролен списък за избор (отпечатайте това)
- Размер на порта и тип връзка (резбова/фланцова, вградена/ъглова)
- Диапазон на работно налягане и наличен обем на резервоара
- Напрежение на бобината (AC/DC), тип конектор и изход на контролера
- Температурен диапазон на околната среда и ниво на влажност
- Ниво на качество на въздуха (съдържание на масло/вода) и стратегия за филтриране
- Необходим сервизен достъп (наличност на комплект диафрагма, възможност за повторно изграждане)
Таблица за бързи спецификации и решения
Използвайте тази таблица като помощен инструмент за бързо вземане на решения. Това не е заместител на инженерния дизайн, но ще поддържа обществените поръчки в съответствие с това, което действително има значение.
| Фактор на решение | Какво да проверявам | Ако бъдете игнорирани, може да видите | Практически съвет |
|---|---|---|---|
| Размер на порта | Порт на вентила срещу ограничения на вентилатора/дюзата | Слаб пулс, повишаване на DP | По-голямото не винаги е по-добро, ако надолу по течението е задушено |
| Време за реакция | Бързо поведение при отваряне/затваряне | „Мек“ пулс, който не откъсва тортата | Дайте приоритет на повторяемостта за стабилно почистване |
| Прозорец за налягане | Реално налягане в резервоара под товар | Недостатъчно почистване или напрежение на диафрагмата | Измервайте налягането по време на пулсиране, а не само на празен ход |
| Напрежение на бобината | AC/DC, точно напрежение, тип конектор | Прегряване на бобината, прекъсвания на запалването | Изход на контролера за съвпадение; избягвайте „достатъчно близки“ размени на напрежението |
| Качество на въздуха | Съдържание на вода/масло; филтрация и дренаж | Залепване, течове, заледяване, бързо износване на диафрагмата | Отнасяйте се към въздуха като към технологичен флуид – чистото и сухото печелят |
Практики за инсталиране, които предотвратяват 80% от проблемите
Повечето оплаквания за „лош клапан“ всъщност са проблеми с инсталацията или пускането в експлоатация на системата. Ако искате вашетоИмпулсен вентил ASCOза да се държите като част за надеждност, третирайте инсталацията като задача за надеждност.
Направете това по време на инсталацията
- Поддържайте тръбите чисти:Промийте линиите преди монтаж. Малките остатъци могат да повредят уплътнителните повърхности.
- Използвайте правилните методи за запечатване:Избягвайте прекалено затягане на резбови връзки, които могат да нарушат центровката.
- Поддържащи тръбопроводи:Не позволявайте тежки духалки да висят върху тялото на вентила.
- Потвърдете заземяването и защитата на бобината:Стабилното захранване и правилното окабеляване предотвратяват изгаряния.
- Потвърдете времето на импулса:Започнете консервативно; регулирайте въз основа на тенденциите на DP и поведението на праха.
Избягвайте тези често срещани грешки
- Пропускане на управлението на влагата (без стратегия за източване, без сушилня, без воден сепаратор).
- Увеличаване на честотата на импулса за „коригиране“ на нарастващия DP без проверка на първопричините.
- Смесване на напрежението на бобината в един колектор след бърза смяна на части.
- Пренебрегване на запушването на вентилатора/дюзата — след това обвиняване на клапана за слаби импулси.
Отстраняване на неизправности: Симптоми, причини, поправки
Когато прахоуловителя се държи лошо, скоростта има значение. Използвайте подхода на първо място за симптомите по-долу, за да стесните какво се случва, преди да смените частите на сляпо.
| Симптом | Вероятна причина | Бързи проверки | Поправете |
|---|---|---|---|
| Слаб пулс / лошо почистване | Ниско налягане в резервоара, ограничена вентилационна тръба/дюза, бавна реакция на клапана | Проверете налягането по време на пулсиране; проверете отворите на дюзите; слушайте за „остър“ звук от пулса | Възстановете налягането; ясни ограничения; проверете правилните спецификации на вентила/намотката |
| Непрекъснато изтичане на въздух | Износване на диафрагмата, отломки по седалката, повреда на уплътнението | Сапунен тест върху фуги; изолирайте вентила, за да потвърдите източника на теч | Сменете комплект диафрагма; чиста седалка; подобряване на филтрирането на въздуха |
| Неправилно запалване на клапана / неправилно пулсиране | Несъответствие на напрежението, разхлабено окабеляване, проблем с изхода на контролера | Измерете напрежението на бобината под товар; проверете съединителите и заземяването | Правилно окабеляване; използвайте подходяща бобина; проверете каналите на контролера |
| Диафрагмата се проваля твърде често | Замърсяване с влага/масло, прекомерно пулсиране, грешен материал за температура | Отцедете влагата; проверете въздушните филтри; прегледайте настройките на честотата на импулса | Сух/чист въздух; оптимизиране на времето; изберете материал за диафрагмата, подходящ за климата |
| Залепване / заледяване при студено време | Вода във въздушния тръбопровод, замръзване на тялото на клапана | Проверете дренажите; потърсете вода в резервоара; следете точката на оросяване | Подобряване на сушенето; изолирам; регулирайте компресора и стратегията за източване |
Професионален съвет:Ако DP се повиши, но пулсирането „звучи нормално“, не спирайте дотук – проверете подравняването на дюзата и състоянието на отвора на духалката. Перфектният клапан не може да компенсира частично блокирана вентилационна тръба.
График за поддръжка за предвидима производителност
Не е нужно да "бебе" импулсен клапан, но имате нужда от повтаряща се рутина. Целта е да се уловят малки проблеми, преди да се превърнат в спирания.
| Интервал | Какво да правя | Какво предотвратява |
|---|---|---|
| Ежедневно / на смяна | Отцедете влагата; проверете стабилността на въздушното налягане; бърз DP поглед | Заледяване, залепване, слаби импулси, изненадващи пикове на DP |
| Ежеседмично | Слушайте за необичайни звуци при течове; проверете окабеляването и съединителите | Разхищаване на въздух, прекъсване на запалването на бобината, периодични повреди |
| Месечно | Проверете на място духалка/дюзи; проверете настройките за синхронизация на импулса | Недостатъчно почистване, препочистване, неравномерно натоварване на редовете |
| Тримесечно/полугодишно | Проверете състоянието на диафрагмата (ако е необходимо); проверете ефективността на филтрирането на въздуха | Внезапни течове, чести реконструкции, нестабилна импулсна енергия |
Ако вашата инсталация работи със силен прах или екстремен климат, съкратете цикъла на проверка. Надеждността винаги е по-евтина от аварийната ситуация.
Източник и документация за увереност
Когато източник наИмпулсен вентил ASCO(или съвместими заместители), поискайте документация, която поддържа предвидима употреба във вашата среда.
Какво трябва да поискат сериозните купувачи
- Изчистете спецификационния лист:тип връзка, диапазон на налягане, напрежение на намотката и подробности за сервизния комплект.
- Бележки за материал и съвместимост:диафрагмени опции за температура и качество на въздуха.
- Проследимост на качеството:идентификация на партидата, записи от инспекции и цялост на опаковката.
- Сервизна поддръжка:насоки за инсталация, време, отстраняване на неизправности и интервали за възстановяване.
Къде Qingdao Star Machine Technology Co., Ltd. се вписва
ПриQingdao Star Machine Technology Co., Ltd., нашият екип поддържа проекти за събиране на прах с импулсно-струйни компоненти и практически инженерни насоки – особено за купувачи, които искат по-малко изненади след инсталирането. Ако се опитвате да стабилизирате DP, да намалите разхода на сгъстен въздух или да намалите непланираните престои на резервоара, ние можем да ви помогнем да потвърдите факторите за избор (конфигурация на порта, напрежение на бобината, стратегия за качество на въздуха) и да ги съобразите с вашите работни условия.
Относно това ръководство
Тази статия е написана като полева практическа справка за работа и поддръжка на прахоуловителя. Винаги следвайте процедурите за безопасност на вашия обект, изискванията за заключване/маркиране и ръководствата за оборудване, когато инспектирате или обслужвате импулсни вентили.
ЧЗВ
Колко пъти трябва да се задейства импулсен клапан в минута?
Няма универсален номер. Започнете с консервативно време въз основа на натоварването на прах и целевия диапазон на DP, след което настройте от данните. Ако пулсирате агресивно само за да предотвратите изкачването на DP, това е сигнал за проверка на стабилността на въздушното налягане, ограниченията на вентилатора и дали реакцията и размерът на клапана съответстват на колектора.
Какво причинява непрекъснато изтичане на импулсен клапан?
Честите причини включват износване на диафрагмата, отломки по уплътняващата повърхност, замърсяване на въздуха (масло/вода) или повреда на седалката. Непрекъснатото изтичане губи сгъстен въздух и може да прикрие други проблеми, тъй като системата никога не „почива“ напълно между импулсите.
По-големият размер на порта винаги ли е по-добър?
Не винаги. Ако вашата вентилационна тръба, дюзи или фитинги са ограничителни, по-голям клапан няма да осигури пропорционално подобрение. Това, което искате, е правилната комбинация от бърза реакция, адекватен поток и път надолу по веригата, който действително може да използва този въздух ефективно.
Защо бобините изгарят на прахоуловителите?
Несъответствието на напрежението, нестабилното захранване, неправилното окабеляване, прекомерната честота на пулсиране или натрупването на топлина могат да допринесат. Проверете спецификациите на бобината спрямо изхода на контролера, защитете окабеляването от вибрации и избягвайте използването на бързо пулсиране като заместител на отстраняването на проблеми с първопричината за почистване.
Кога трябва да се смени комплект диафрагма?
Сменете, когато видите теч, отслабени импулси, бавна реакция или видимо износване на диафрагмата по време на проверка. Ако вашата среда е с висока влажност или лошо качество на въздуха, интервалите за възстановяване може да са по-кратки - подобряването на филтрирането на въздуха и дренажа може драматично да удължи живота на диафрагмата.
Последни мисли
Един прахоуловител е толкова надежден, колкото и неговата почистваща система. Ако вашият DP е нестабилен, торбите се повреждат рано или разходите за сгъстен въздух изглеждат извън контрол, фокусиране върху цикъла на импулсната струя—и избиране на дяснотоИмпулсен вентил ASCOконфигурация—често осигурява най-бързата възвръщаемост на инвестициите.
