Какви са разликите между правоъгълни, потопени и прави импулсни вентили? Как да изберем въз основа на изискванията?

Като ключови задействащи компоненти в импулсно-струйни почистващи системи, електромагнитният импулсен вентил служи като „превключвател“ за сгъстен въздух за импулсно-струйни торбести прахоуловители. Неговата производителност пряко влияе върху капацитета за обработка на колектора и ефективността на улавяне на прах. За да помогне на потребителите в индустрията да разберат точно техническите разлики между трите основни типа импулсни вентили – правоъгълни, потопени и правопроходни – и да формулират научно планове за избор, тази статия систематично очертава структурата, принципите и приложимите сценарии на тези клапани въз основа на индустриалните технически спецификации и характеристики на продукта. Той предоставя справка за инженерния дизайн на отстраняването на прах и експлоатацията и поддръжката на оборудването.

I. Основни дефиниции и структурни характеристики на трите типа импулсен клапан

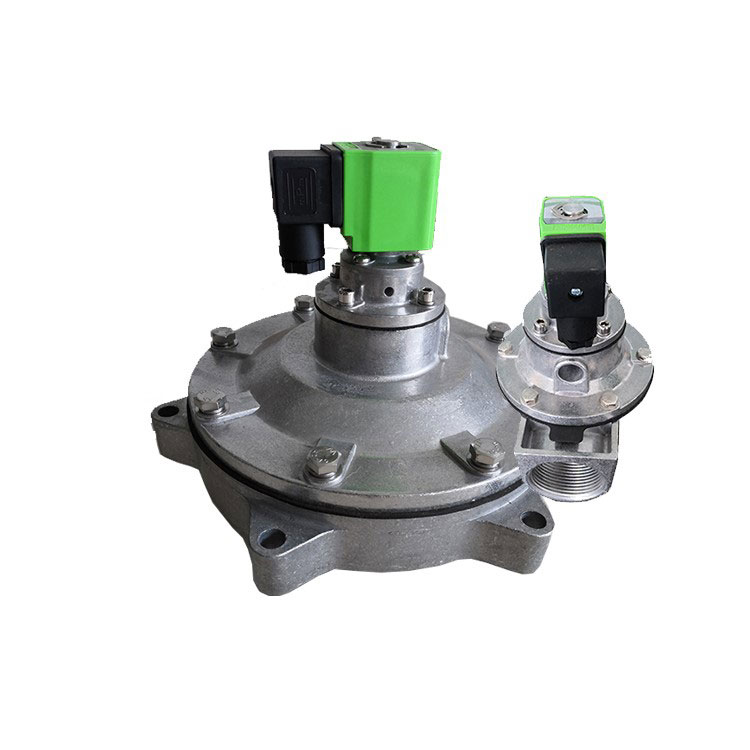

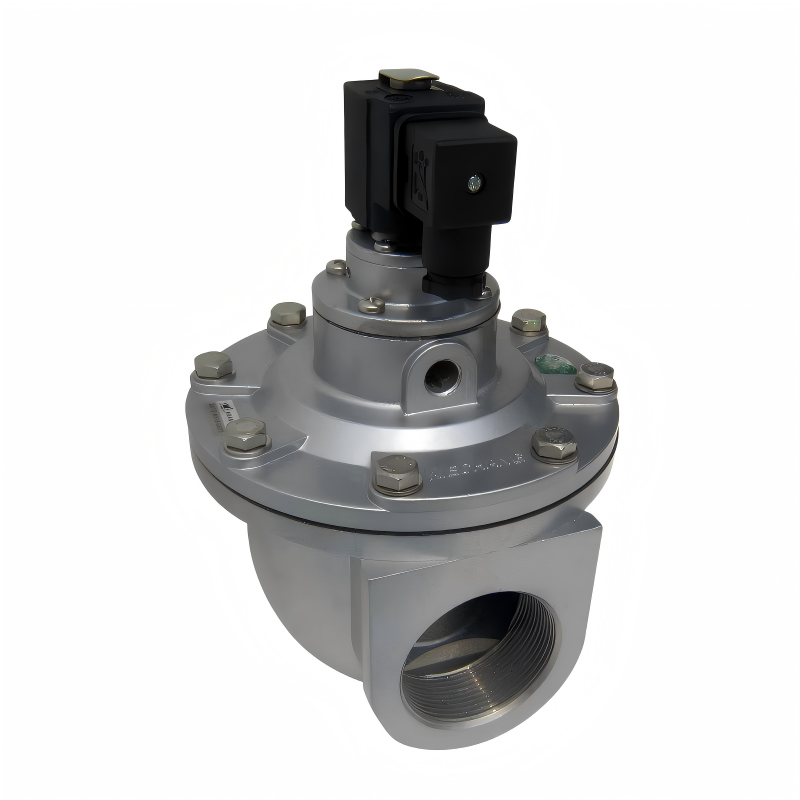

Правоъгълен електромагнитен импулсен вентил

Неговата характеристика е, че входящите и изходящите тръби за въздух на правоъгълния вентил са под ъгъл от 90°. Корпусът на клапана и капакът са отляти под налягане с помощта на материал от алуминиева сплав. След повърхностна обработка те показват отлична устойчивост на корозия. Диафрагмата и уплътнителното уплътнение се произвеждат чрез вулканизиран композитен процес. Суровините за електромагнитната пилотна глава се състоят от високоефективни магнитни материали и материали за магнитно екраниране от неръждаема стомана. Критични компоненти като пружини и крепежни елементи са изработени от неръждаема стомана. Метод на свързване: Тръбата на разпределителя на въздуха (въздушния резервоар) и вентилационната тръба на прахоуловителя се вкарват съответно във входа и изхода на клапана, запечатани с компресионни гайки в двата края.

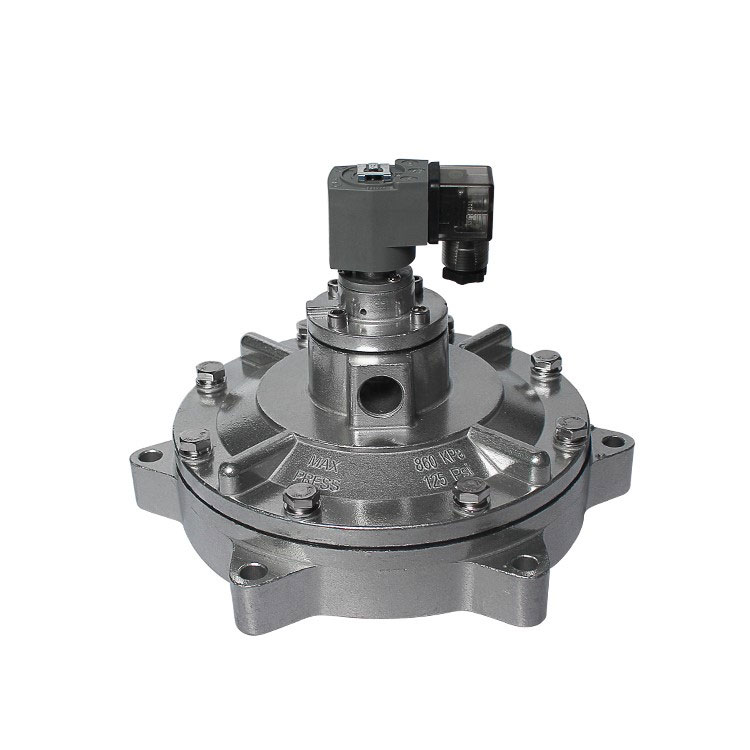

Потопен електромагнитен импулсен вентил

Състои се от електромагнитна пилотна глава, диафрагмен възел (мембрана, притискаща пружина, уплътнение) и тяло на клапана. Монтиран потопен във въздушния резервоар, той се свързва към резервоара чрез фланец. Изходният порт е централно разположен в корпуса на клапана вътре в резервоара, като се простира през компоненти като проникващо през стената устройство, за да влезе в камерата за издухване за работа. Този тип клапан разполага с оптимизиран дизайн на канала за потока, който ефективно намалява съпротивлението на газовия поток, осигурявайки стабилна работа дори при условия на ниско налягане. Този дизайн намалява консумацията на енергия и удължава живота на диафрагмата.

Прав електромагнитен импулсен вентил

Централните линии на входа и изхода на въздуха са подравнени в права линия без ъглово отклонение, като посоката на газовия поток е ясно маркирана върху повърхността на тялото на клапана. Монтажът включва свързване на единия край към тръбата за въздух, простираща се от резервоара за въздух, а другия край към тръбата за въздух на камерата за издухване. Простата му структура улеснява монтажа, което го прави често срещан компонент в импулсните прахоуловители с въздушен резервоар.

II. Сравнителен анализ на общи и отличителни принципи на работа

Принцип на работа на импулсни вентили под прав ъгъл

Диафрагма в клапана го разделя на предна и задна въздушни камери. Когато се подава сгъстен въздух, той влиза в задната камера през дроселна клапа. Налягането в задната камера принуждава диафрагмата да запечата изходния отвор, поставяйки вентила в „затворено“ състояние.

Електрически сигнал от контролния инструмент за импулсна струя премества арматурата на електромагнитния импулсен клапан, отваряйки вентилационния отвор на задната камера. Задната камера бързо намалява налягането, което води до прибиране на диафрагмата. След това сгъстен въздух струи през изхода на клапана, поставяйки импулсния клапан в „отворено“ състояние. Моменталното изпускане на сгъстен въздух създава струйна струя.

Когато електрическият сигнал от импулсния контролер спре, арматурата на клапана се нулира. Вентилационният отвор на задната камера се затваря и налягането в задната камера се повишава, притискайки диафрагмата обратно към изхода на клапана. Импулсният клапан се връща в "затворено" състояние.

Принцип на работа на потопения импулсен вентил

Импулсният клапан е разделен на предна и задна камера. Когато се подава сгъстен въздух, той навлиза в задната камера през отвор на дросела. Налягането в задната камера принуждава диафрагмата да запечата изхода на клапана, поддържайки импулсния клапан в „затворено“ състояние.

Когато електрически сигнал от импулсния контролер задвижи арматурата на клапана, вентилационният отвор на задната камера се отваря. Бързата загуба на налягане в задната камера кара диафрагмата да се движи, което позволява на сгъстения въздух да излиза през изхода на клапана. Импулсният клапан влиза в "отворено" състояние, моментално освобождавайки изблик сгъстен въздух.

Когато електрическият сигнал от импулсния контролер спре, арматурата на клапана се нулира, вентилационният отвор на задната камера се затваря и налягането в задната камера се повишава, принуждавайки диафрагмата да запечата изхода на клапана. Импулсният клапан се връща в "затворено" състояние.

Принцип на работа на правия импулсен вентил

1. Затваряне при изключване: Сгъстеният въздух влиза в задната камера през отвора на дросела. Налягане в задната камера > налягане в предната камера, натискане на диафрагмата за уплътняване на изхода на главния клапан, затваряне на клапана.

2. Отваряне при включване: импулсният контролер изпраща сигнал, електромагнитната сила повдига арматурата, отваряйки вентилационния отвор. Задната камера бързо намалява налягането, създавайки разлика в налягането между предната и задната камера. Мембраната се движи назад, отваряйки отвора на главния клапан и въздухът под налягане се издухва.

3. Нулиране при изключване: Когато електрическият сигнал спре, арматурната пружина се връща, затваряйки вентилационния отвор. Налягането в задната камера се възстановява през отвора на дросела, което води до нулиране на диафрагмата и затваряне на порта на главния клапан, връщайки се в първоначалното състояние.

III. Основни технически параметри и критерии за избор

Стандартизация на основните технически параметри: Битовите импулсни вентили под прав ъгъл и прави преминаващи работят в диапазон на налягане от 0,4-0,6MPa. Вносните колеги работят еднакво при 0,4-0,6 MPa, независимо от типа. И двете категории не показват фундаментални разлики в толерантността на налягането или стойностите на налягането при приложение.

Три основни принципа за научен подбор

1. Принцип на съвместимост при работно налягане: За сценарии с ниско налягане (изискващи намалено налягане на въздушния източник), дайте приоритет на потопените електромагнитни импулсни вентили. За стандартни условия на налягане (0,4-0,6MPa) изберете гъвкаво правоъгълни или правопроходни типове въз основа на ограниченията за инсталиране.

2. Принцип на съответствие на пространството за инсталиране: Когато въздушният резервоар и вентилационната тръба са вертикално подравнени, използвайте електромагнитни импулсни вентили под прав ъгъл. За линейни оформления използвайте прави електромагнитни импулсни вентили. Когато се изисква вътрешна инсталация вътре в резервоара за въздух, се предпочитат потопени електромагнитни импулсни вентили.

3. Принцип на съответствие на типа оборудване: Импулсните прахоуловители с въздушна кутия трябва да използват предимно прави електромагнитни импулсни вентили. Импулсните торбести прахоуловители могат да избират електромагнитни импулсни вентили под прав ъгъл въз основа на ъгъла на монтаж. За големи системи за събиране на прах, работещи при условия на ниско налягане, се препоръчват потопени електромагнитни импулсни вентили.

IV. Контекст на индустриалното приложение и перспектива

Електромагнитният импулсен вентил се използва широко в приложения за събиране на прах и неговата стабилност на работата пряко влияе върху ефективността на обработката на околната среда и непрекъснатостта на промишленото производство. Тъй като екологичните стандарти продължават да се подобряват, търсенето на енергийно ефективни импулсни вентили с дълъг живот продължава да нараства. Това издание на технически сравнения и насоки за избор на три основни типа импулсни вентили има за цел да помогне на потребителите в индустрията да избегнат грешки при избора, да подобрят ефективността на системата за събиране на прах и да намалят оперативните разходи. В бъдеще технологичният напредък ще се съсредоточи върху по-прецизен контрол на налягането, удължен експлоатационен живот и по-широка адаптивност към различни работни условия, осигурявайки поддръжка на основни компоненти за индустриална екологична трансформация.
