Как да изберем и съчетаем електромагнитен импулсен вентил за ръкавен филтър?

В областта на промишления контрол на праха, системата за отстраняване на пепелта на ръкавен филтър директно определя ефективността и стабилността на оборудването. Като основен задвижващ механизъм на системата за отстраняване на пепелта, изборът и конфигурацията на електромагнитните импулсни вентили са от решаващо значение. Неправилният избор може не само да доведе до повишено съпротивление в прахоуловителя и намален обем на въздуха за обработка, но може дори да причини неизправност на оборудването. Следователно, научният и разумен избор и конфигуриране на електромагнитни импулсни вентили е от ключово значение за осигуряване на ефективна работа на системата за отстраняване на прах.

I. Изяснете основните принципи за избор на импулсни вентили

Дизайнерът на ръкавния филтър е органът, който взема решение за избора на електромагнитни импулсни вентили.

Отстраняването на пепелта е важна мярка за осигуряване на нормалната работа на импулсния ръкавен филтър.Импулсният клапан осигурява източник на въздух, докато транспортирането и разпределението на тръбата за издухване и характеристиките на реакцията на филтърната торба определят заедно крайния ефект. Производителността на продухване и обемът на въздуха на импулсния клапан трябва да съвпадатутайката от прах, образувана върху повърхността на филтърната торба.Недостатъчното отстраняване на пепелта може да доведе до повишена устойчивост на оборудването, намален обем на въздуха за обработка и влошени условия на работа на системата; прекомерното отстраняване на пепел може да причини повреда на филтърната торба и да увеличи емисиите на фини прахови частици. Следователно прецизният избор на импулсен вентил е техническият ключ за балансиране на съпротивлението на оборудването и ефективността на филтриране.

Капацитетът на продухване на импулсния клапан е ограничен от различни фактори в системата за отстраняване на прах.

От входния край обемът и налягането на газоразпределителната кутия, вътрешният диаметър на тръбата за подаване на газ и капацитетът за подаване на газ на източника пряко влияят върху производителността на продухване. От края на товара, материалът, диаметърът, дължината и количеството на филтърната торба, както и температурата, влажността и вискозитетът на праха, всички налагат различни изисквания към издухването. Следователно не е научно да се преценява способността за отстраняване на прах на импулсния клапан единствено въз основа на неговия капацитет на издухване.

II. Овладейте видовете и приложимите работни условия на главните импулсни вентили

Понастоящем електромагнитните импулсни вентили се категоризират основно в три типа: правоъгълни, потопени и правопроходни. Всеки тип притежава различни структурни и експлоатационни характеристики, което ги прави подходящи за различни работни условия.

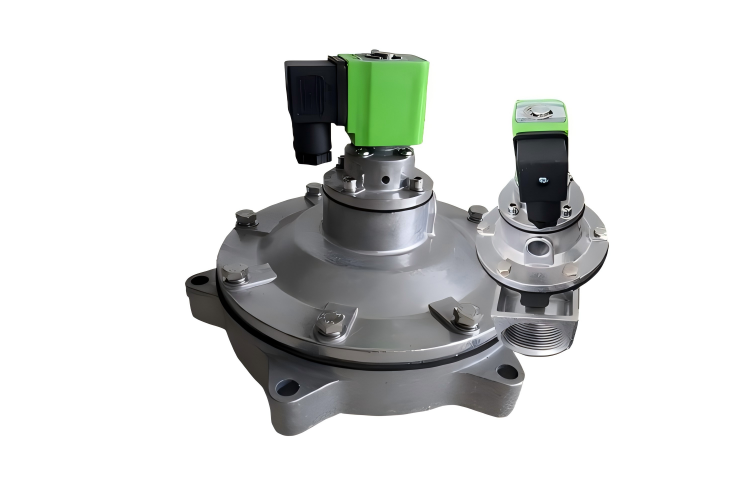

Правоъгълният импулсен вентил е често срещан тип, включващ входяща и изходяща тръба за въздух под прав ъгъл от 90 градуса. Този тип вентил обикновено работи при работно налягане от 0,4-0,6 MPa, с температурен диапазон на околната среда от -10 ℃ до 55 ℃ и ниво на относителна влажност, което не надвишава 85%. Поради компактната си структура, той обикновено се използва в онлайн системи за отстраняване на пепел при конвенционални работни условия.

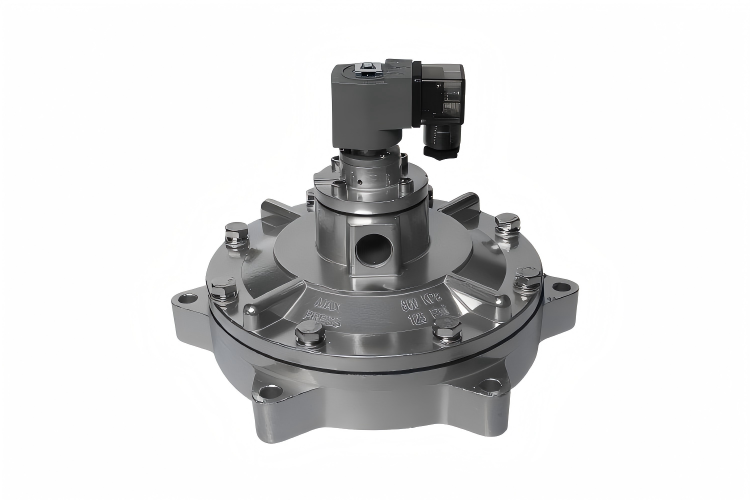

Потопен импулсен вентилполучава името си от инсталирането си вътре в газовата торба. Тази структура намалява съпротивлението на пътя на потока и понижава налягането на източника на газ, което го прави подходящ за приложения с ниско налягане. Налягането на източника на издухващ газ може да бъде толкова ниско, колкото 0,2-0,3 MPa, което може да намали консумацията на енергия и да удължи живота на диафрагмата.

Централните линии на входа и изхода на въздуха на правия импулсен клапан са подравнени. Предимството му е удобната инсталация и обикновено се използва в импулсни прахоуловители с въздушна кутия; обаче, недостатъкът е, че въздушният поток изпитва по-голямо съпротивление, когато преминава през тялото на клапана.

III. Прецизно съвпадение въз основа на параметрите на работните условия

При избора на модел не трябва да се разчита само на опит или отделен параметър, а трябва да се извърши цялостен анализ въз основа на конкретни условия на работа и параметри.

Работната температура е важна основа за избор на модел.

Например импулсният вентил с прав ъгъл обикновено е подходящ за използване в среди, вариращи от -10 ℃ до 55 ℃. За специални среди с висока или ниска температура е необходимо да изберете мембранни компоненти със съответните нива на температурна устойчивост или специално персонализирани продукти.

Изборът на тип вентил се определя от изискването за налягане за отстраняване на пепелта.

Ако налягането на сгъстения въздух, осигурено от системата, е относително ниско (0,2-0,4 MPa), трябва да се предпочита потопеният импулсен вентил; ако налягането е достатъчно (0,4-0,6 MPa), може да се приложи типът с прав ъгъл или типът с прав ъгъл.

Характеристиките на праха също не могат да бъдат пренебрегнати.

За прах с висок вискозитет и висока концентрация е необходима по-силна способност за отстраняване на прах, което налага импулсен клапан с достатъчен обем на издухване и стабилно отваряне.

IV. Заключение

Системата за отстраняване на пепелта на ръкавен филтър е сложно цяло, а изборът и конфигурацията на импулсните вентили е не само технически въпрос, но и изисква богат практически опит. От дизайна на въздухоразпределителната кутия до разположението на инжекционните тръби и до избора на импулсни вентили, всяка връзка влияе върху крайния ефект на отстраняване на пепелта. С напредъка на индустриалните технологии се смята, че ще има повече научни и удобни методи за насочване на избора и конфигурацията на импулсни вентили в бъдеще, насърчавайки развитието на индустриалната технология за отстраняване на прах към по-ефективна и енергоспестяваща посока.
