Кога да смените импулсния клапан Alstom Optipow 135 и ръководство за подмяна стъпка по стъпка

Импулсният вентил Alstom Optipow 135 е високоефективен почистващ вентил, широко разпространен в индустриални системи за събиране на прах. Обслужва тежки индустрии, включително електроцентрали, циментови заводи, стоманодобивни заводи и минни дейности. Чрез доставяне на мощни импулси на сгъстен въздух, вентилът отстранява праховата утайка от филтърните торби и поддържа стабилна ефективност на колекторите за прах в торцевите камери.

След продължителна непрекъсната работа, тежката работна среда и лошото качество на сгъстения въздух постепенно ще износят импулсните клапани и ще предизвикат повреди. Навременната смяна на импулсния клапан Optipow 135 възстановява ефективността на почистване и гарантира надеждна работа на прахоуловителя. Тази статия обхваща основни познания: принцип на работа на Optipow 135, често срещани причини за смяна, типични предупреждения за неизправности и стандартни процедури за смяна.

1. Какво представлява импулсният клапан Alstom Optipow 135?

Optipow 135 е диафрагмен импулсен струен вентил, специално проектиран за промишлено оборудване за отстраняване на прах. Той генерира високоскоростни въздушни импулси за почистване на филтърни торби и филтърни патрони вътре в прахоуловителите.

Работен цикъл на почистване:

1. Соленоидният пилотен клапан получава електрически сигнали от контролера на прахоуловителя

2. Пилотният клапан се отваря и освобождава налягането върху горната страна на диафрагмата

3. Разликата в налягането тласка диафрагмата да се отваря бързо

4. Мощен импулс на сгъстен въздух от изхода на клапана

5. Взривният импулс издухва натрупания прах от филтърните торби

Отличаващ се с бърза реакция и голям капацитет на въздушния поток, Optipow 135 пасва на взискателни приложения за филтриране на прах.

2. Основни причини за смяна на импулсния клапан Optipow 135

Импулсният вентил се задейства милиони пъти през целия си експлоатационен живот. Вътрешните компоненти остаряват с течение на времето и намаляват ефективността на почистване. По-долу са най-честите причини за подмяна:

2.1 Износена или повредена диафрагма

Диафрагмата е основният движещ се компонент вътре във вентила. Повтарящите се колебания на налягането лесно водят до пукнатини, деформация, загуба на еластичност и изтичане на въздух. Дефектната диафрагма не може да произведе ефективни почистващи импулси.

2.2 Непрекъснато изтичане на въздух

Повреден импулсен клапан причинява постоянна загуба на сгъстен въздух. Последствията включват по-висока консумация на въздух, увеличени оперативни разходи, отслабен почистващ ефект и спад на налягането във въздушния колектор. Смяната на вентила значително намалява загубата на сгъстен въздух.

2.3 Лоша ефективност на почистване на прах

Ако импулсният клапан не се отвори напълно, импулсът за почистване ще стане слаб. Това води до нарастваща разлика в налягането между филтрите, намален въздушен поток, по-висока консумация на енергия от вентилатора и скъсен експлоатационен живот на филтърните торби. Нов резервен клапан Optipow 135 възстановява стандартната сила на импулса.

2.4 Неизправност на соленоидната бобина или пилотния модул

Електрическите компоненти може да се повредят поради изгорели бобини, повреда от влага, повреди във веригата и стареене на части. В много сценарии подмяната на целия възел на импулсния клапан е по-ефективна от ремонта на отделни резервни части.

3. Предупредителни знаци, че вашият Optipow 135 се нуждае от подмяна

Екипите за поддръжка трябва да организират подмяна, след като забележат следните условия:

· Постоянно изтичане на въздух от вентила

· Ненормално висока консумация на сгъстен въздух

· Слаби или липсващи почистващи импулси

· Нарастваща разлика в налягането на прахоуловителя

· Прекомерно отделяне на прах

· Често запушване на филтърната торба

· Ненормален шум по време на работа на клапана

Рутинните проверки помагат за откриване на неизправности рано, преди те да нарушат цялата система за събиране на прах.

4. Процедура стъпка по стъпка за смяна на импулсен клапан Optipow 135

Стъпка 1: Изключване на системата и подготовка за безопасност

Преди всяко разглобяване:

· Спрете контролната система за импулсно почистване

· Изолирайте подаването на сгъстен въздух

· Освободете напълно остатъчното налягане във въздушния колектор

· Прекъснете захранването на електромагнитните вентили. Винаги следвайте протоколите за безопасност, когато работите с пневматично оборудване под налягане.

Стъпка 2: Отстранете стария импулсен клапан

1. Изключете електрическото окабеляване на соленоида

2. Демонтирайте фиксиращите крепежни елементи на вентила

3. Откачете импулсния клапан от колектора за сгъстен въздух

4. Извадете старата клапа внимателно

5. Проверете монтажната повърхност за корозия, мръсотия или повредени фитинги

Стъпка 3: Инсталирайте нов резервен клапан Optipow 135

1. Потвърдете правилния модел на вентила, размера и стандарта за свързване

2. Проверете правилната посока на въздушния поток

3. Нанесете подходящ уплътнителен материал върху резбовите съединения

4. Затегнете фитингите, като следвате препоръчителните стойности на въртящия момент

5. Изпълнете правилното окабеляване за соленоида. Неправилната инсталация ще причини изтичане и недостатъчна почистваща мощност.

Стъпка 4: Пуснете в експлоатация и тествайте новия вентил след монтажа

1. Възстановете подаването на сгъстен въздух

2. Проверете всички точки на свързване за изтичане на въздух

3. Изпълнете ръчни цикли на тестване на пулса

4. Потвърдете стабилни и силни струйни импулси

5. Следете данните за разликата в налягането на прахоуловителя

Правилно монтираните резервни клапани ще осигурят постоянно и надеждно почистване на торбичките.

Затваряне

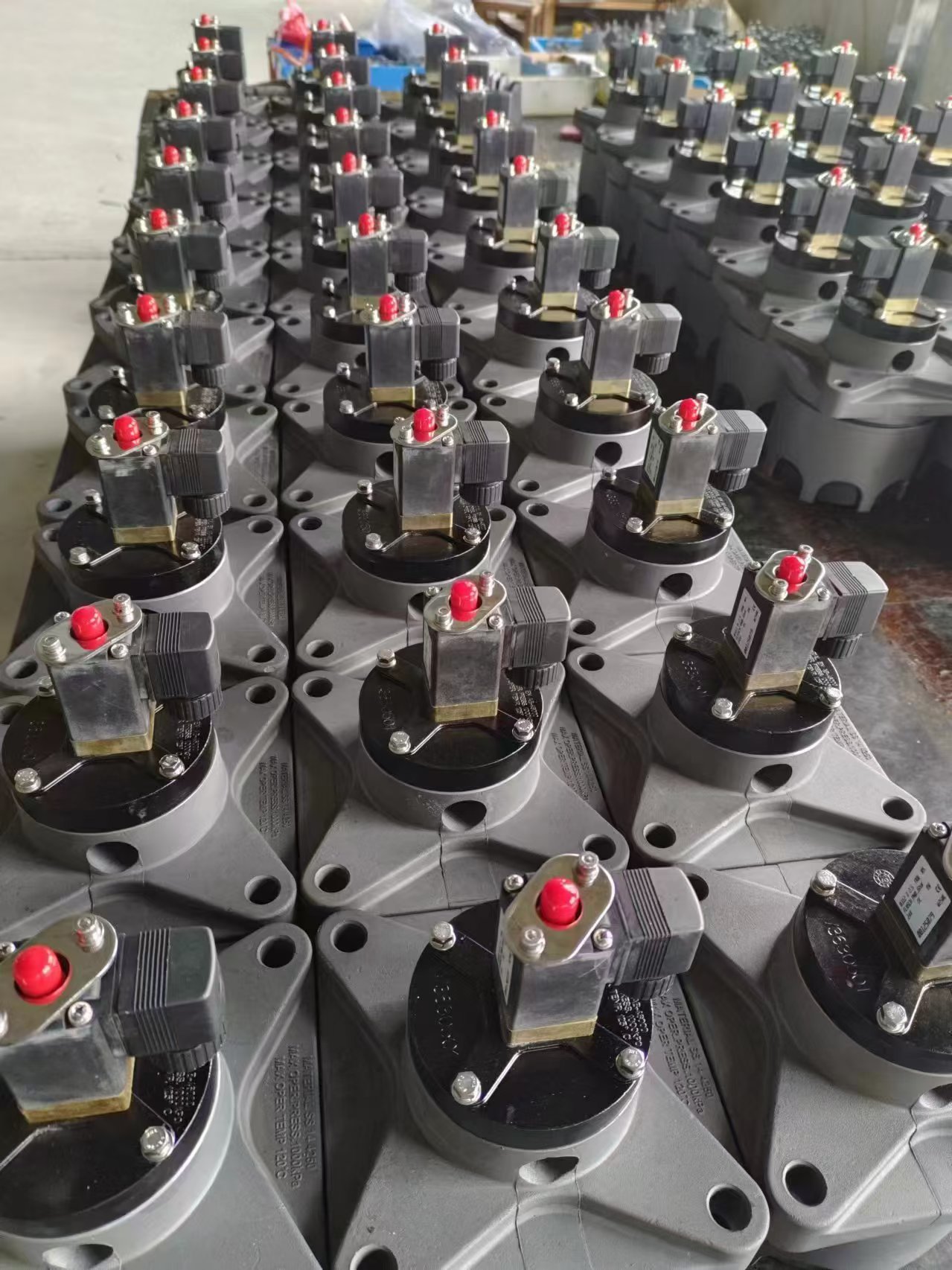

Импулсните вентили Optipow 135 са сърцето на тежкотоварните торбички. Разпознаването на сигнали за повреда и извършването на стандартизирана подмяна може да избегне непланиран престой, да намали разхода на енергия и да удължи живота на филтърната торба. Ние доставяме напълно взаимозаменяеми резервни импулсни вентили Optipow 135 и свързани с тях резервни части като диафрагми, пилотни комплекти и намотки за глобални клиенти в индустриите за отстраняване на прах.
