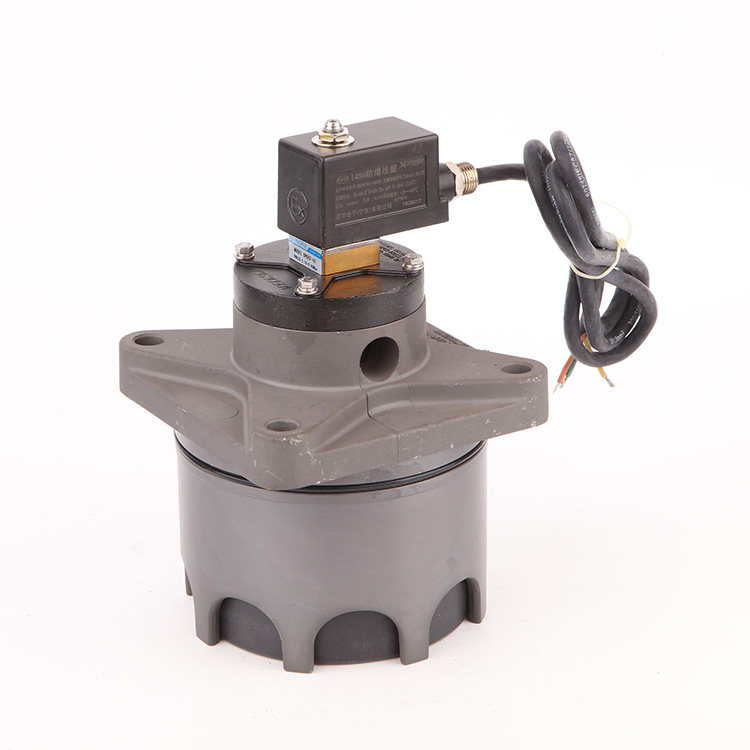

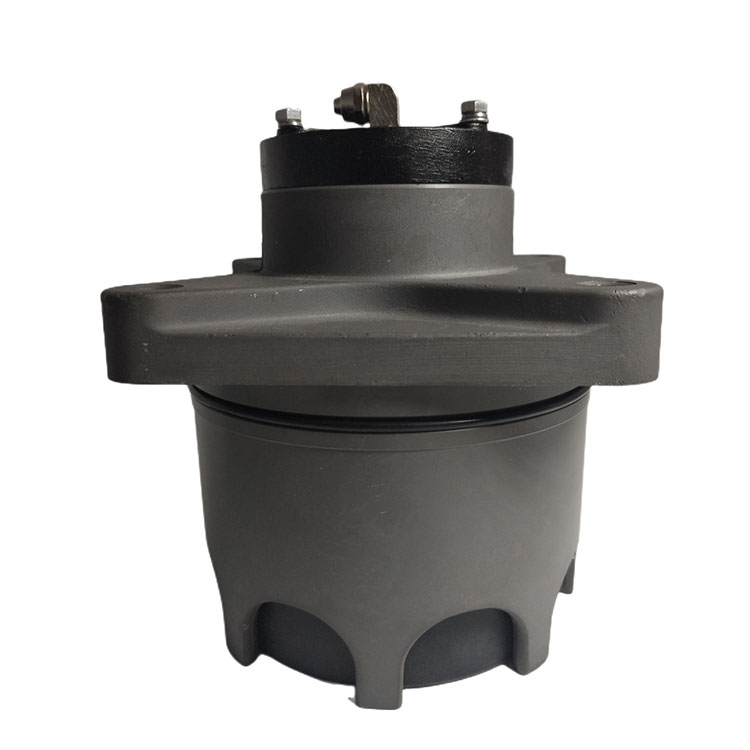

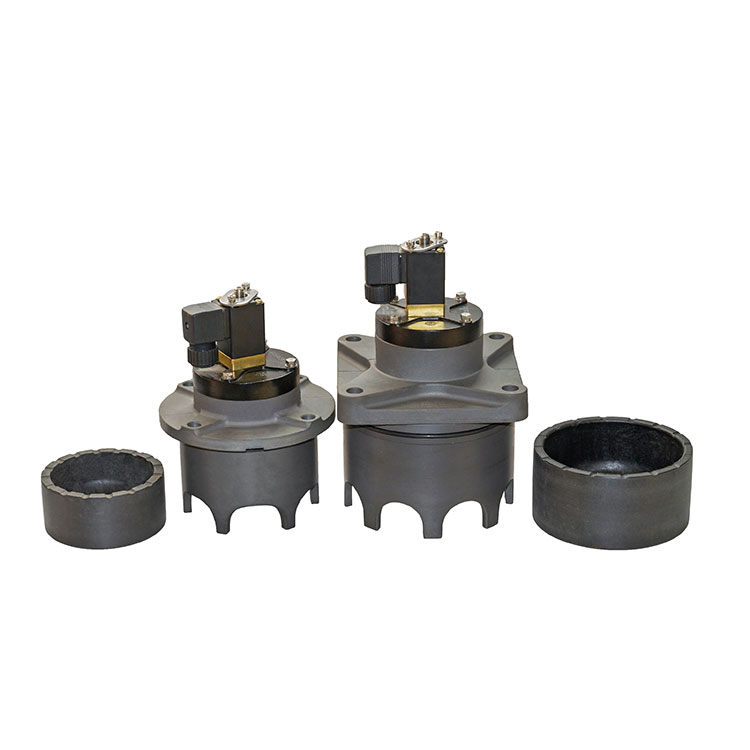

Бутален пулсов клапан

Qingdao Star Machine осигурява V1614718 бутален пулсов клапан, тя се основава на диафрагменна електромагнитна импулсна клапа и дизайн на механизма на буталото, възприемайки вградена структура, с по -силна характеристика и по -дълъг експлоатационен живот. Основните му характеристики са:

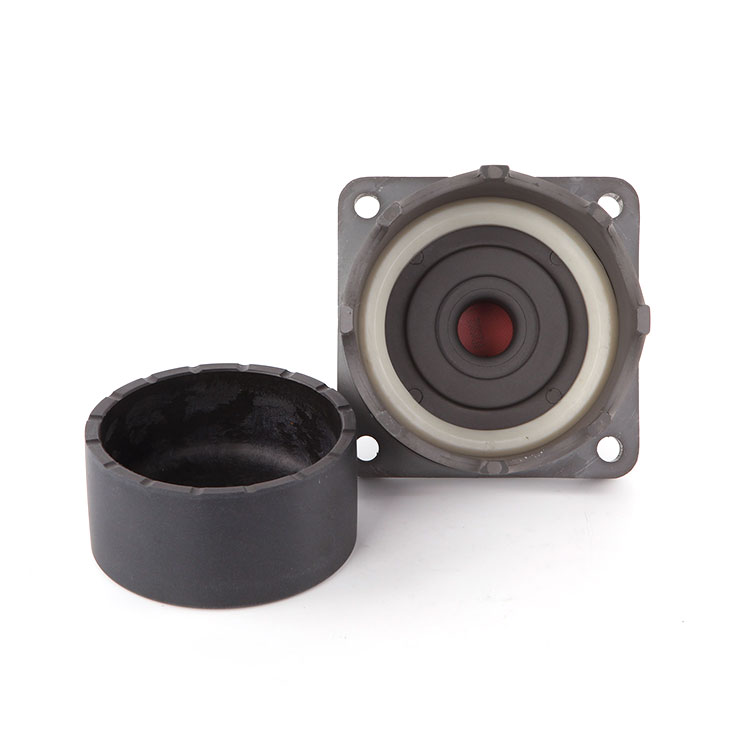

Структурни характеристики

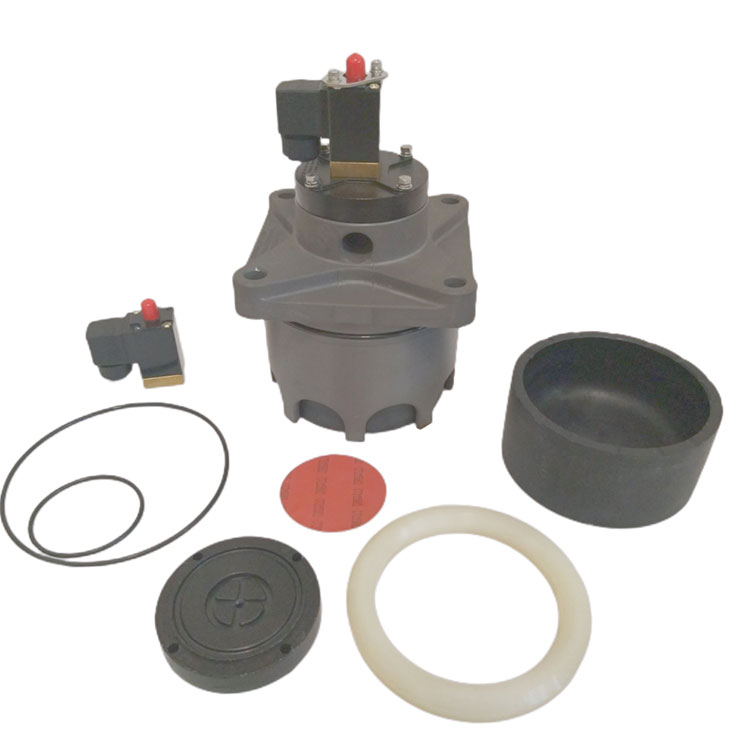

Съставена от електромагнитна пилотна глава, бутало и корпус на клапана, площта на задната камера на буталото е по -голяма от предната камера, а пневматичната сила гарантира чувствително състояние на затваряне.

Отмяна на гумена диафрагма и пружина на налягане, използването на структура на буталото с висока якост, значително подобрява издръжливостта.

Принципът на работа на буталния пулсов клапан е разделен на два етапа:

Състояние на издухване: След като сигналът е въведен от електрическия контролер, електромагнитната пилотна глава отваря разтоварването на отвора, а газът под налягане в предната камера на буталото повдига буталото и отваря канала за издухване.

Затворено състояние: След като сигналът изчезне, отворът за разтоварване е затворен, налягането на газ в задната камера на буталото бута буталото да се нулира и каналът е затворен.

Технически стандарт

Работно налягане: 0,2 ~ 0,6MPa

Спецификация на напрежението: DC24V или AC220V/50Hz

Степен на защита: IP65

Работна среда: чист въздух

Приложима температура: Тип на стайна температура -25 ~ 85 ℃, тип висока температура -25 ~ 230 ℃.

Продължителност на живота: 1 милион пъти

Спецификация на инсталацията на буталния пулсов клапан

Изисквания за уплътняване: Връзката с резба трябва да се запълни с PTFE суровина или уплътнител за резба, а комбинираната повърхност на кутията за разпределение на въздуха трябва да бъде гладка и чиста.

Обработка на въздух: Входящата тръба на въздуха на кутията за разпределение на въздуха трябва да бъде инсталирана с филтър и регулатор, а дъното е оборудвано с дренажен клапан, за да се гарантира, че сгъстеният въздух е сух и без примеси.

Точност на обработка: Крайното лице на инсталацията на въздушния пакет според обработката на Фигура 2, за да се гарантира, че толерантността към размера и грапавостта на повърхността.

Изисквания за почистване: Въздушната възглавница и издухването трябва да се почистват старателно преди монтажа, за да се избегнат остатъчни отломки.

Връзка

Когато се инсталира с кръглия колектор, размерите трябва да бъдат съгласно фиг. 3, за да се гарантира съвпадение на връзката (например φ150/φ120 бленда).

Диаграмата на обработка на връзката на колектора (фиг. 2) определя размерите на ключовете: обща ширина 180 mm, 15 ° скоча, δ = 4,5 mm дебелина на стената.

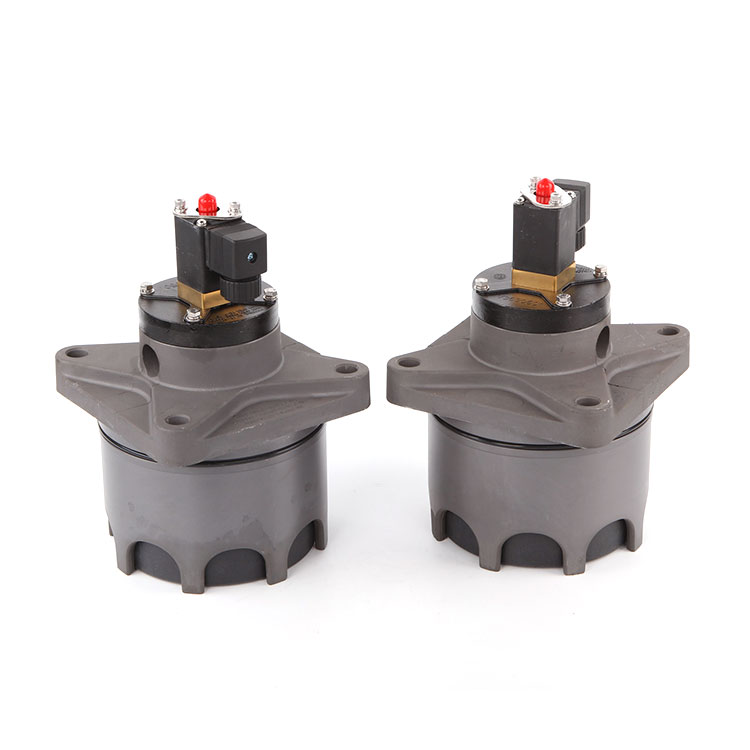

Външни размери

Външните размери на 3-инчовия бутален импулсен клапан са показани на фигура 3, с ключови параметри като обща дължина от 134 мм и монтажни отвори на φ151mm маркирани.

С компактния дизайн и гъвкавото подреждане на издуханите тръби, клапанът е подходящ за търсенето на високоефективно почистване на пепел в системата за отстраняване на промишлен прах. Чрез оптимизиране на структурата на буталото и електромагнитното управление той постига бърза реакция и стабилна работа и отговаря на строгите изисквания за надеждност и прецизност за износни продукти.

Фигура 1 Фигура.2Фигура.3
