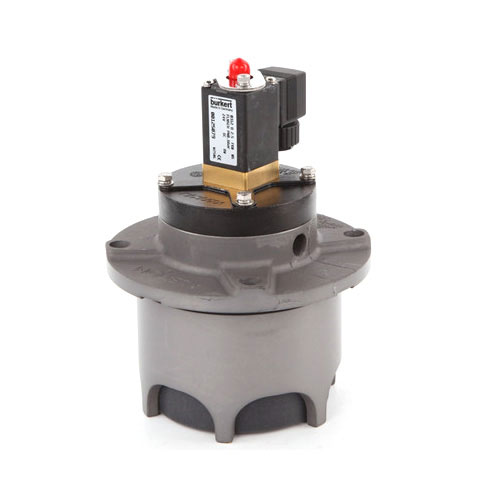

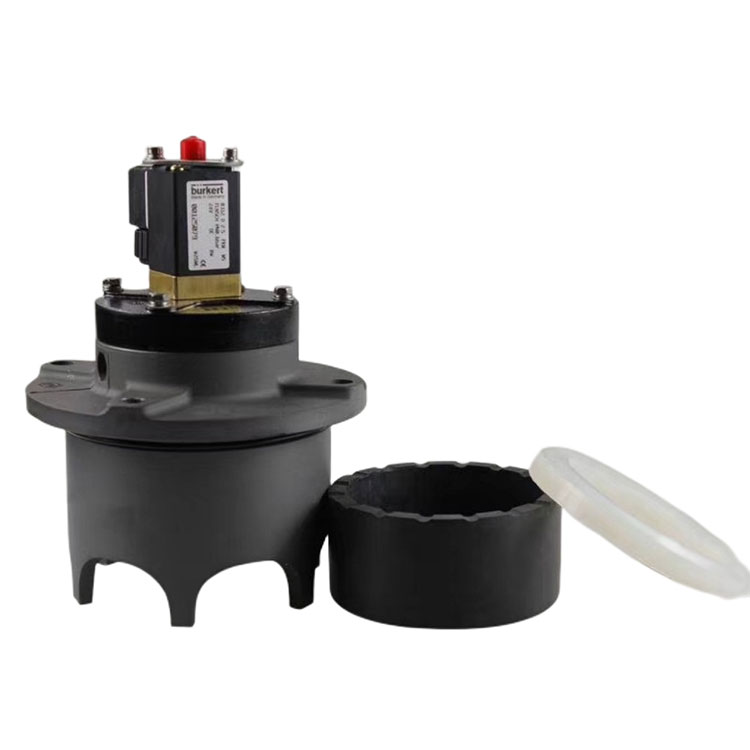

DC24V 3 -инчов колектор за прах

Затваряне на клапана

Соленоидът е затворен за околна среда и се отваря към пилотния въздух.

Пилотната мембрана се натиска надолу към седалката.

Чрез слота между потапянето и къщата налягането над потапянето ще се изравнява до налягането на резервоара и потопяването се придвижва надолу към пулсовата тръба и завършва пулса за почистване.

Времето за последователност (начало се отваря към затворен клапан) до известна степен в зависимост от изискванията на процеса, но като цяло тя е в диапазона от 100 до 200 msec.

Пилотна въздушна връзка

Пилотният въздух за соленоида се взема от входящата тръба до резервоара за налягане. Тръбата за пилотния въздух е често срещана за всички клапани в един резервоар и е свързана нагоре по течението на основния ъгъл на съответния резервоар.

Тръбата трябва да има клапан за изключване и клапан без връщане, който гарантира, че налягането също се поддържа, ако налягането намалява по време на пулсиране.

Забележка: Ако отделна тръба за хранене за пилота

Въздухът се използва налягането за пилотния въздух трябва да бъде приблизително равен на налягането в резервоара.

Прекалено високото налягане ще даде оставаща деформация на мембраната, което ще намали живота и ще има редуциращ ефект върху функцията на почистването на импулса.
