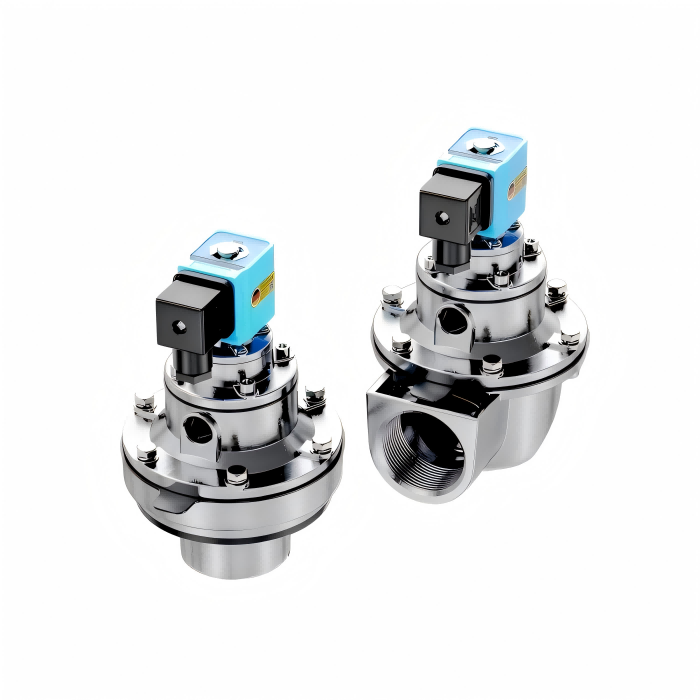

DMF-Z-20 импулсен вентил

DMF-Z-20 Правоъгълен електромагнитен импулсен вентил Електромагнитният импулсен вентил (известен също като мембранен вентил) служи като „превключвател“ за сгъстен въздух за импулсно-струйната почистваща система в импулсно-струйните торбести колектори за прах. Управляван от сигнали от контролния инструмент с импулсна струя, той последователно извършва почистване с импулсна струя на филтърни торби по ред (или отделение), поддържайки съпротивлението на прахоуловителя в предварително зададен диапазон, за да гарантира неговия капацитет за обработка и ефективност на прахоулавяне.

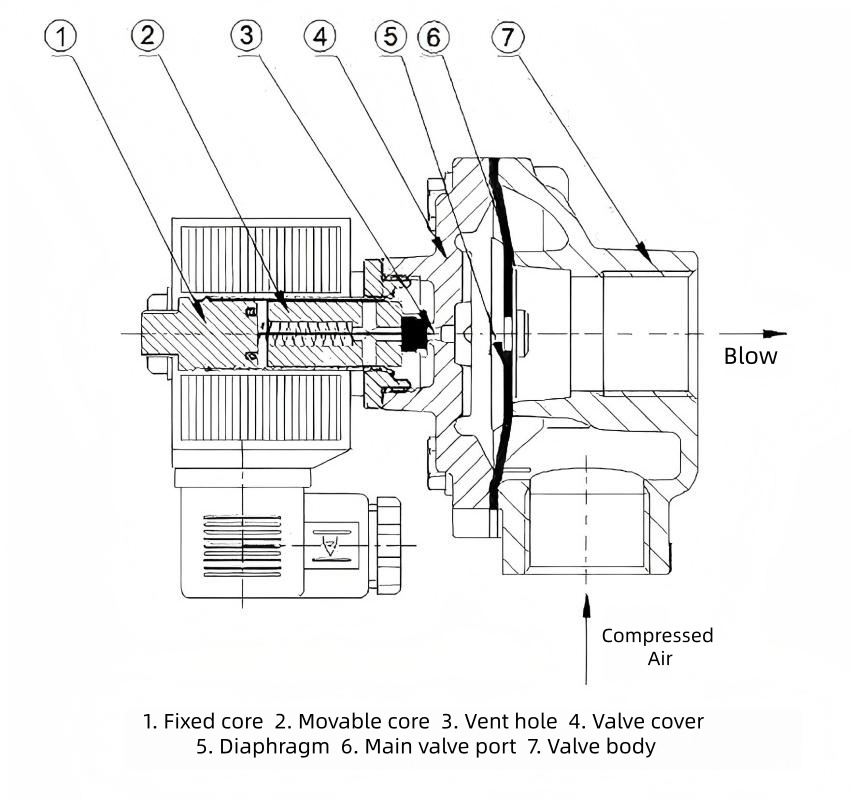

Схематична диаграма:

Структурни характеристики:

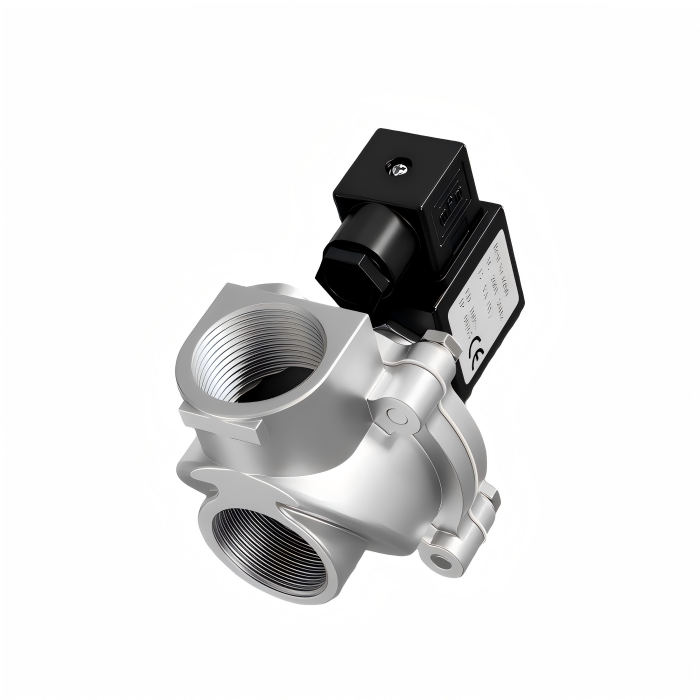

DMF-Z-20 е електрически импулсен електромагнитен вентил с прав ъгъл. Неговите структурни характеристики са както следва:

Конструкция под прав ъгъл: Входът и изходът образуват ъгъл от 90°, осигуряващ плавен въздушен поток и годност за монтаж между резервоари за въздух и тръби за издухване на прахоуловителя.

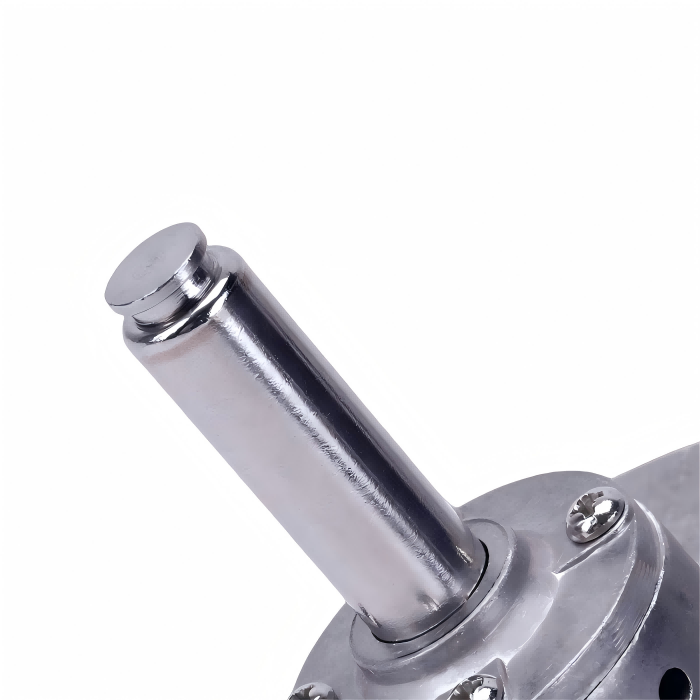

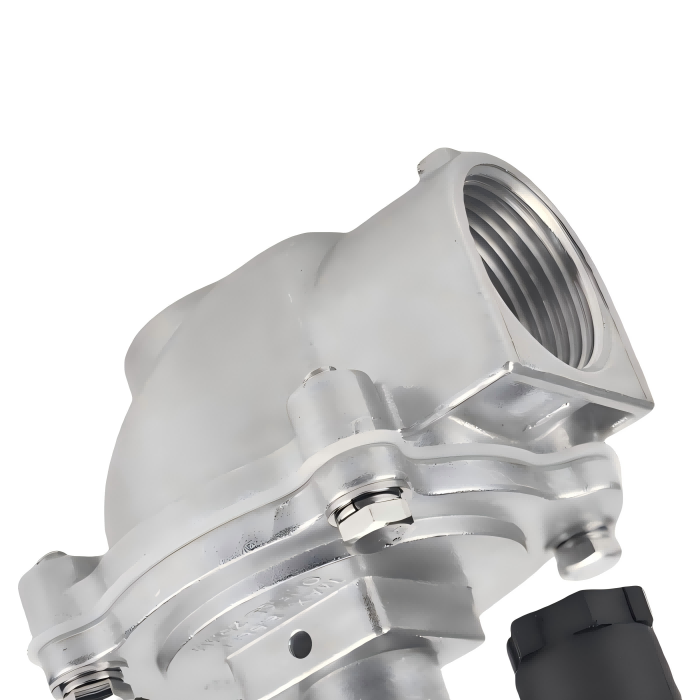

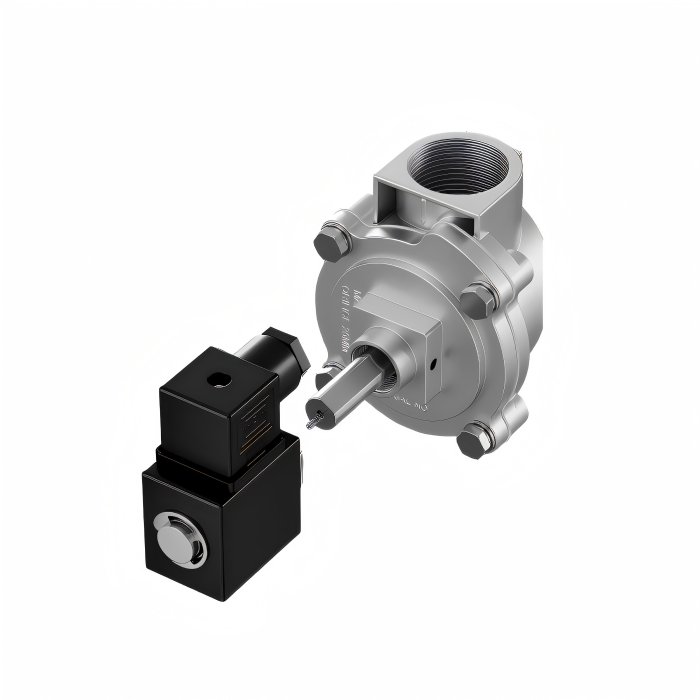

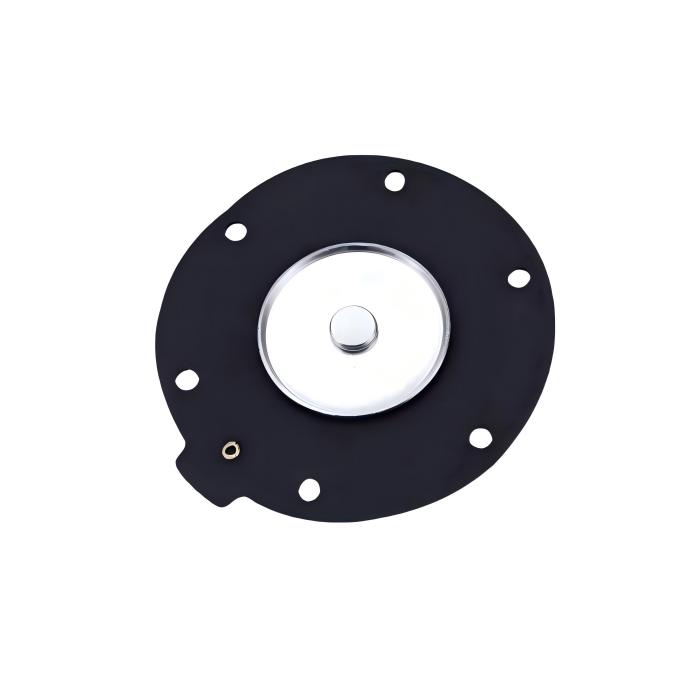

Ключови компоненти: Включва електромагнитна глава, диафрагма, тяло на клапана и пружина. Тялото на вентила е направено от алуминиева сплав, докато диафрагмата обикновено има структура, подсилена с нитрилен каучук, предлагаща устойчивост на износване и високо качество на уплътняване.

Метод на свързване: Разполага със съединителна резба G3/4" с номинален диаметър 20 мм.

Мембранно задвижване: Задвижва се от пневматична разлика в налягането. Когато е захранена, соленоидната глава отваря освобождаващия порт, за да обезвъздуши налягането в задната камера, позволявайки на газа от предната камера да повдигне диафрагмата за обратен удар. При изключване на напрежението, пружината се връща, за да затвори отвора, възстановявайки запечатаното състояние.

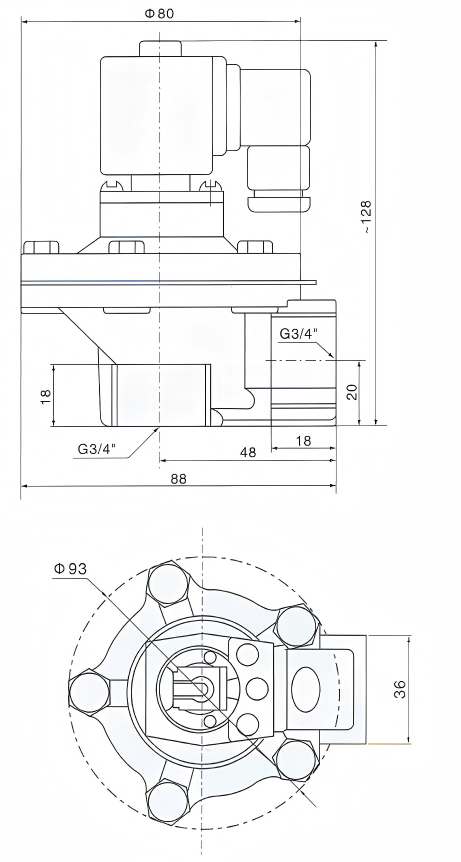

DMF-Z-20 Габаритни размери:

Технически спецификации:

Принцип на работа:

DMF-Z-20 Електромагнитен импулсен клапан под прав ъгъл Мембраната разделя електромагнитния импулсен клапан на предна и задна въздушни камери. Когато се подава сгъстен въздух, той навлиза в задната камера през отвора на дросела. В този момент налягането в задната камера принуждава мембранния възел да запечата изхода на клапана, поставяйки електромагнитния импулсен клапан в „затворено“ състояние.

Електрически сигнал от инструмента за управление на импулсната струя кара арматурата на клапана да се прибере. Това отваря изпускателния отвор в задната камера, като бързо намалява налягането. Мембранният възел се движи назад, позволявайки на сгъстения въздух да изтича през изхода на клапана. Вентилът влиза в състояние "отворено".

Когато електрическият сигнал от контролера на импулсната струя спре, арматурата на електромагнитния импулсен клапан се нулира. Изпускателният отвор на задната камера се затваря и налягането в задната камера се увеличава, принуждавайки мембранния възел да се уплътни плътно към изхода на клапана. Електромагнитният импулсен клапан се връща в „затворено“ състояние.

Области на приложение:

Сърцевината DMF-Z-20 е проектирана за импулсно-струйни системи за почистване на прахоуловители с торбички, съвместими с филтърни торби, филтърни патрони, керамични тръби и други филтриращи елементи. Той служи като „превключвател“ за сгъстен въздух за системата за обратна вентилация. Неговите приложения са съсредоточени в индустриални условия с голямо количество прах:

Контрол на праха в околната среда:Импулсно-струйни почистващи системи, съвместими с различни прахоуловители с торбички/патрони.

Промишлено производство:Строителни материали (цимент/вар), металургия (стомана/топене), минно дело, химикали, фармацевтични продукти, обработка на фуражи, дървообработване, производство на хартия и др.

Други приложения:Подпомагано продухване в пневматични транспортни системи и оборудване/работни условия, изискващи импулсно струйно почистване.
