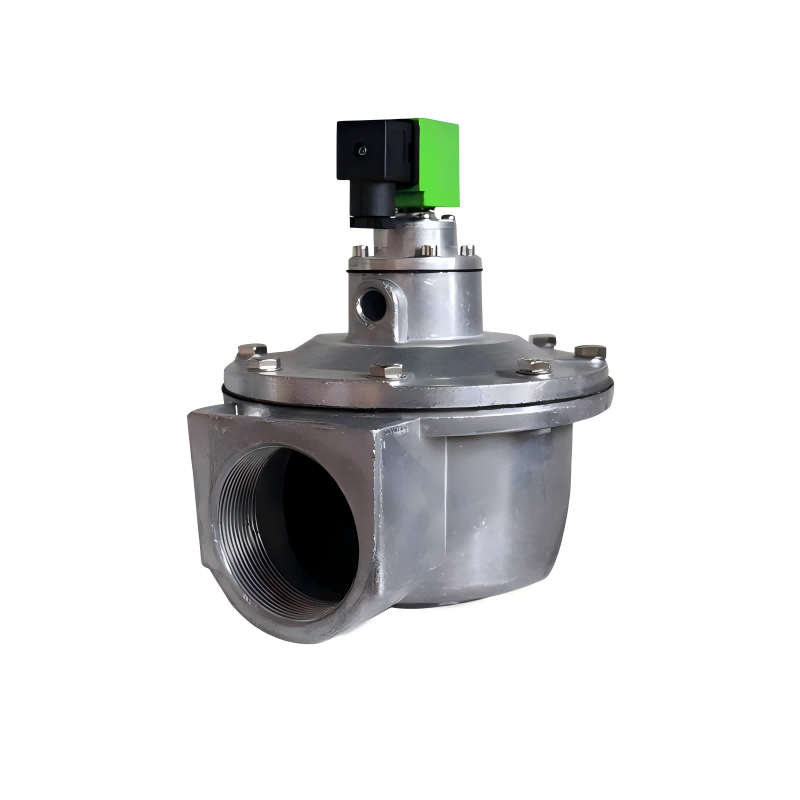

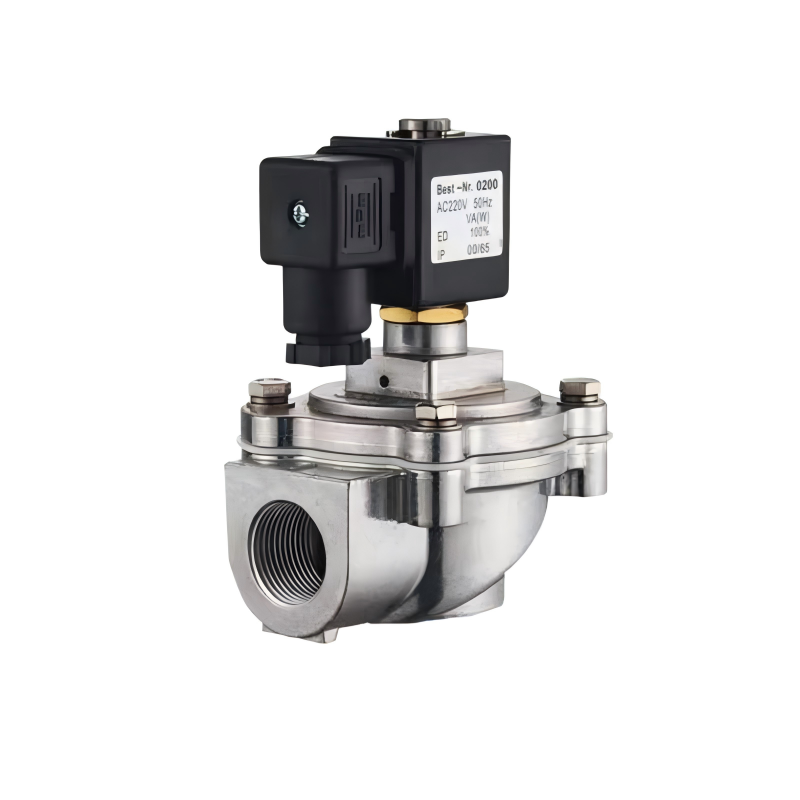

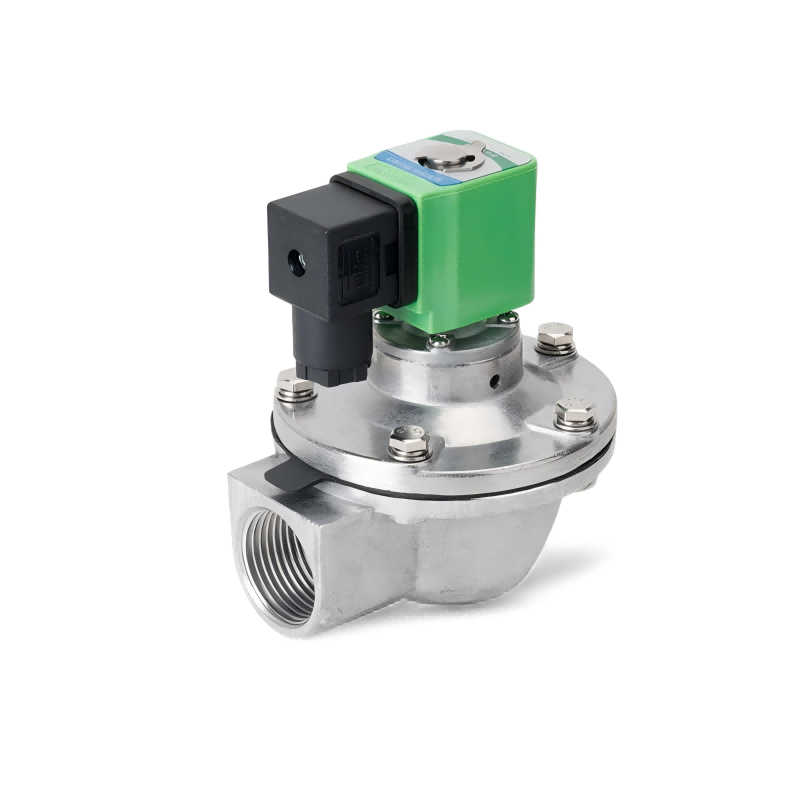

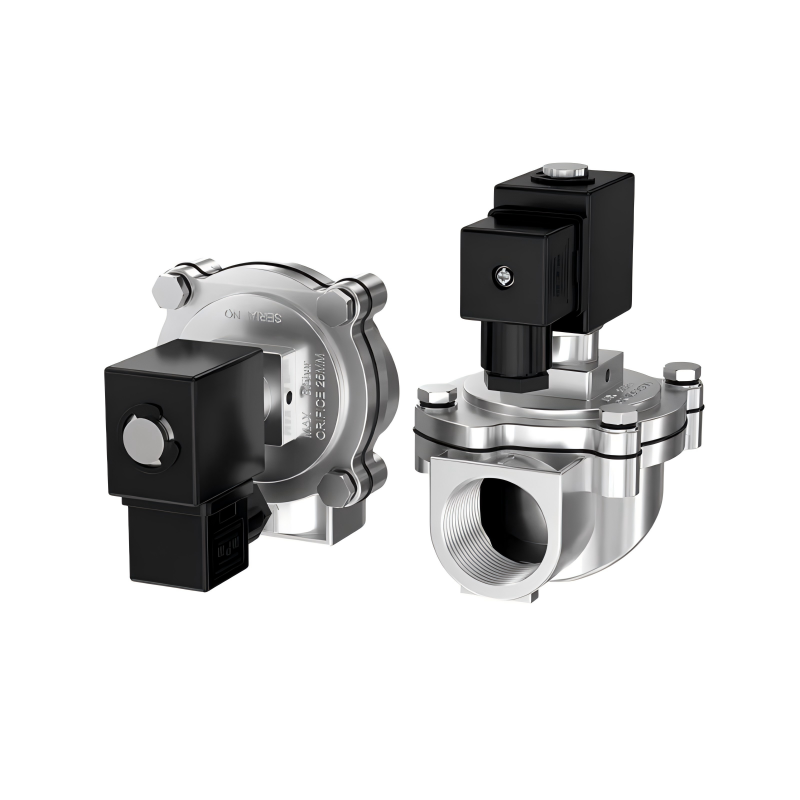

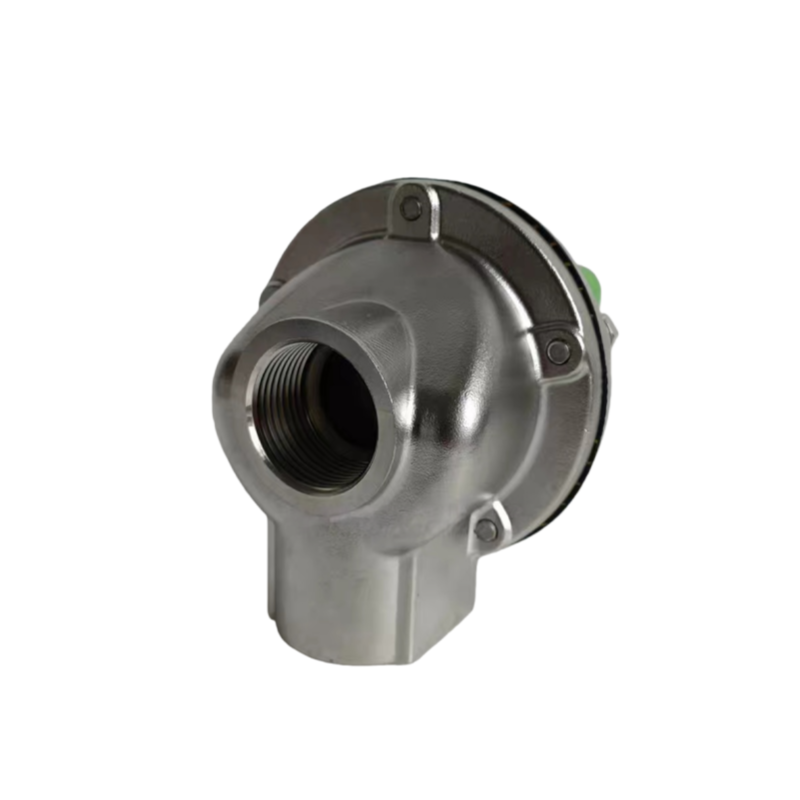

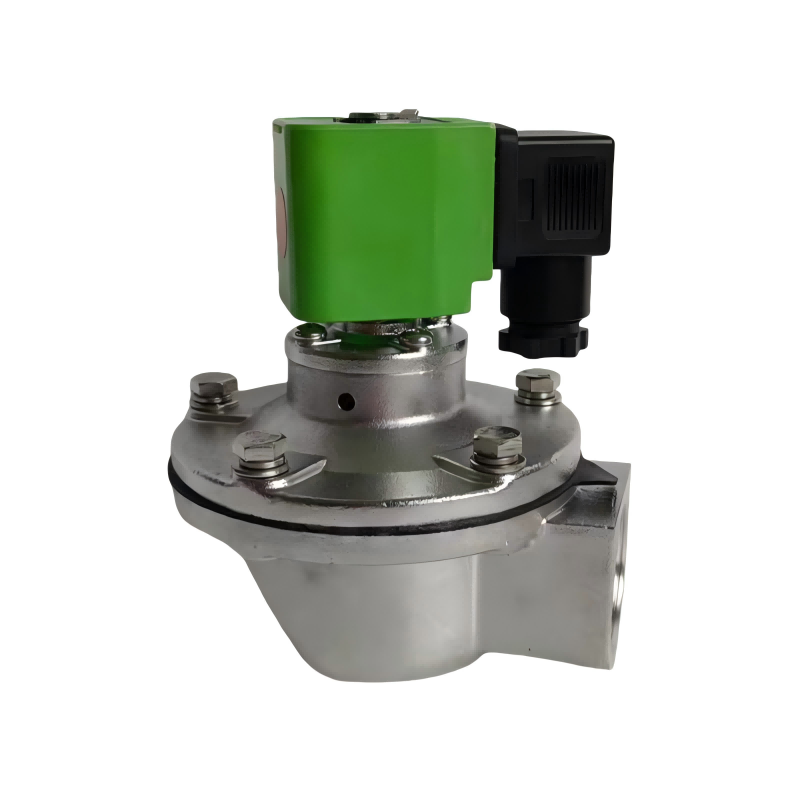

DMF-Z импулсен вентил

Правоъгълният електромагнитен импулсен вентил DMF-Z е специализиран електромагнитен клапан, проектиран специално за използване с торбени колектори за прах. Той служи като превключвател за сгъстен въздух за импулсно-струйната почистваща система в импулсно-струйните торбести колектори за прах. Управляван от изходни сигнали от контролния инструмент за импулсна струя, той последователно извършва почистване с импулсна струя на филтърни торби ред по ред (или камера по камера). Това поддържа съпротивлението на прахоуловителя в рамките на предварително зададен диапазон, гарантирайки неговия капацитет за обработка и ефективност на прахоулавяне, като същевременно постига целта за изтръскване на праха от филтърните торби.

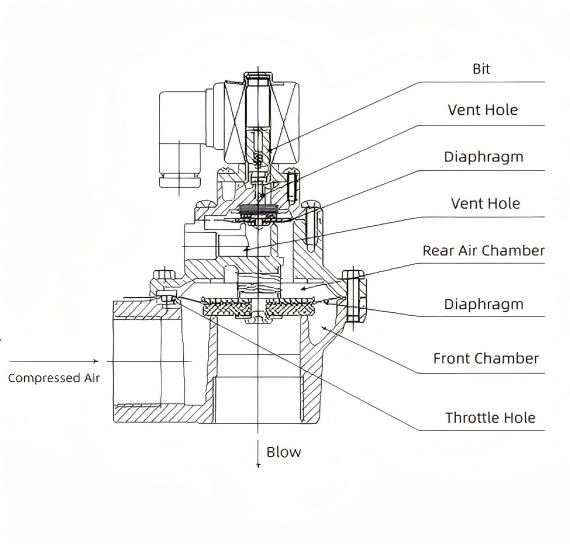

Схематична диаграма

Структурни характеристики

Корпусът на вентила и капакът на правоъгълния електромагнитен импулсен вентил DMF-Z са произведени от лята под налягане алуминиева сплав. След повърхностна обработка те показват отлична устойчивост на корозия. Диафрагмата и уплътнителното уплътнение са вулканизирани и композитни с помощта на нови процеси. Електромагнитната пилотна глава е съставена от магнитни материали и материали за магнитно екраниране от неръждаема стомана. Пружините и крепежните елементи са изработени от неръждаема стомана. Свързващата тръба на разпределителя на въздуха (въздушната камера) и нагнетателната тръба на прахоуловителя се вкарват съответно във входа и изхода на клапана. Двата края са запечатани чрез затягане на компресионните гайки. Вентилите се предлагат в три спецификации — 20, 25 и 40S — за избор в импулсно-струйни торбести прахоуловители с различен капацитет за обработка (пречистване) на въздуха. Корпусът на клапана и капакът са отляти под налягане за висока плътност, с прозрачно лаково покритие, което повишава устойчивостта на корозия. Мембранното уплътнение използва метално-каучуков композит за отлична твърдост и работа без течове. Електромагнитната пилотна глава осигурява силно магнитно издърпване с отзивчива и надеждна работа. Клапанът показва превъзходна производителност на отваряне, отваряйки надеждно при 85% от номиналното напрежение. Той също така демонстрира отлични характеристики на затваряне, запечатвайки надеждно при 0,15 MPa въздушно налягане.

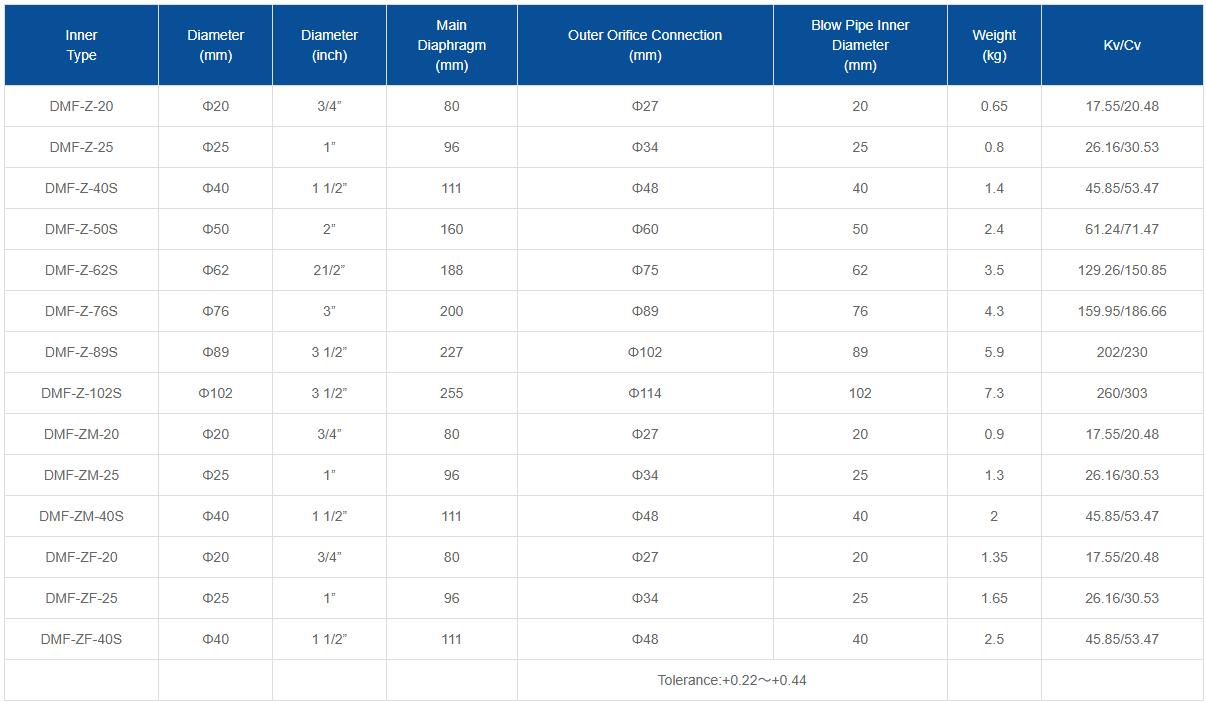

Параметри

Принцип на работа

Диафрагмата разделя електромагнитния импулсен клапан на предна и задна камера. Когато сгъстен въздух се подава през отвора на дросела в задната камера, налягането в задната камера принуждава диафрагмата да уплътни изхода на клапана, поставяйки електромагнитния импулсен клапан в „затворено“ състояние. Когато електрическият сигнал от контролера на импулсната струя спре, арматурата на електромагнитния клапан се нулира. Вентилационният отвор на задната камера се затваря и повишеното налягане в задната камера принуждава диафрагмата да запечата изхода на клапана, връщайки електромагнитния клапан в „затворено“ състояние. Електромагнитният импулсен вентил контролира отварянето и затварянето на предпазния отвор на тялото на клапана чрез електрически сигнали. По време на освобождаването на клапана газът под налягане в задната камера се изпуска, докато газът под налягане в предната камера се дроселира от вакуумния порт на диафрагмата, повдигайки диафрагмата, за да започне импулсно издухване. Когато тялото на клапана спре да се разтоварва, газ под налягане бързо изпълва задната камера през отвора за амортизация. Поради разликата в зоните, носещи сила от двете страни на диафрагмата спрямо тялото на клапана, газовата сила в задната камера става доминираща. Това надеждно затваря диафрагмата над изпускателния отвор на клапана, спирайки изпразването на импулсния клапан.

Области на приложение

Сектор Оборудване за отстраняване на прах

Прахоуловители с торбички: Като основен компонент на системата за импулсно-струйно почистване, тези устройства се управляват от импулсно-струйни контролери за последователно издухване на сгъстен въздух във филтърните торби, поддържайки съпротивлението на прахоуловителя в предварително зададени граници. Това гарантира постоянен капацитет за обработка и ефективност на прахоулавяне, което ги прави широко използвани за контрол на праха в минното дело, производството на строителни материали, металургията и химическата промишленост.

Импулсни прахоуловители с въздушна кутия: Някои правоъгълни импулсни клапани DMF-Z могат да бъдат интегрирани в импулсно-струйните системи на импулсни прахоуловители с въздушна кутия, като работят в тандем със структурата на въздушната кутия за постигане на ефективно отстраняване на прах.

Поле за пречистване на въздуха

Промишлено оборудване за пречистване на въздуха: Използва се за контролиране на въздушния поток, отстраняване на прах от повърхностите на филтъра, подобряване на ефективността на пречистване и удължаване на живота на филтъра. Подходящ за индустрии със строги изисквания за чистота на въздуха, като електроника, фармацевтика и хранително-вкусова промишленост.

Търговски системи за пречистване на въздуха: В оборудването за пречистване на въздуха за търговски центрове, хотели, офис сгради и подобни места, импулсните вентили DMF-Z подпомагат постигането на ефективно филтриране и пречистване на въздуха.

Химическа промишленост

Разделяне и пречистване на газ: Използва се в агрегати за разделяне на газ по време на химическо производство за прецизен контрол на газовия поток и налягане, осигурявайки стабилност и ефективност в процеса на разделяне.

Контрол на газа в реактора: В рамките на химическите реактори той регулира входа/изхода на газ и налягането, за да поддържа стабилни реакционни условия, повишавайки качеството и безопасността на реакцията.

Енергиен сектор

Топлоелектрически централи: Контролира потока от горивни газове и пара, за да оптимизира горивните процеси, да подобри енергийната ефективност и да намали емисиите на замърсители.

Системи за пречистване на газ: Управлява отстраняването на прах и частици по време на пречистване на газ, за ​​да гарантира качеството на газа и минимизиране на замърсяването на околната среда.

Системи за събиране на прах

Използва се за регулиране на газовия поток, налягането и температурата за ефективно възстановяване и повторна употреба на прах, минимизиране на замърсяването от отработените газове. Приложимо в етапи на възстановяване на прах в циментова, керамична, стъкларска и свързани индустрии.

Системи за контрол на течности

Използвайте електромагнитна сила за прецизно регулиране на входящия и изходящия поток на течности в индустриалното производство. Използва се в системи за пренос на течности и измервателни системи за химическа, фармацевтична, хранително-вкусова промишленост и подобни индустрии.
