Буталния импулсен клапан Optipow135 е вграден електромагнитен импулсен бутален клапан от ново поколение, разработен на базата на електромагнитен импулсен клапан от диафрагмен тип и бутален механизъм. Това кара импулсните струи да работят много по-добре, не заемат много място и улесняват проектирането на струйната система.
Работната камера на Optipow135 е различна от традиционните диафрагмени вентили, тъй като няма уязвими части като гумени диафрагми и пружини под налягане. Вместо това той използва бутало, изработено от високоякостни материали, което прави буталния клапан с електромагнитни импулси да издържа много по-дълго.

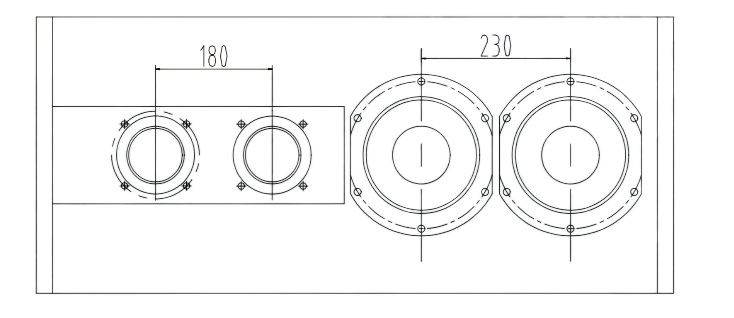

Фигура 1
Забележка: Монтажното разстояние за Optipow105 и Optipow135 е 180 mm (минимум 160 mm).
| Спецификация Елемент |
Подробности |
| Модел NO. |
OPTIPOW 135 |
| Структура на клапана |
Конструкция на буталото |
| Захранване |
Електромагнитен клапан |
| Използване |
Почистване на прах |
| Стандартен |
DIN |
| Приложение |
Индустриална употреба |
| Използва се за |
Филтър за прах |
| Търговска марка |
OPTIPOW |
| Спецификация |
4" |
| Проектно статично налягане |
15 бара (1500 kPa) |
| Проектна температура |
100 °C |
| Работно налягане |
< 6 бара |
| Вариация на работното налягане |
3 бара неограничени бр |
| Работна температура |
50 °C |
① Напълнете резбите с PTFE лента или уплътнител за резба за затягане и уплътняване. Свързващата повърхност на въздушния колектор трябва да е плоска. Уверете се, че съединителната повърхност е плоска, права и гладка, за да се гарантира нейното уплътняване.
② Инсталирайте филтър и регулатор на налягането на входящата тръба на въздушния колектор и дренажен клапан в долната част на въздушния колектор, за да гарантирате, че няма натрупана вода в колектора и че сгъстеният въздух е сух и чист.
③ Челната повърхност за монтаж на резервоар за въздух трябва да бъде обработена в съответствие със схемата за обработка на резервоара за въздух. Спазвайте стриктно изискванията за чистота на повърхността за монтаж на въздушния резервоар.
④ Преди монтажа на клапана се уверете, че вътрешната и външната част на резервоара за въздух и вентилационната тръба са чисти и без частици отломки.

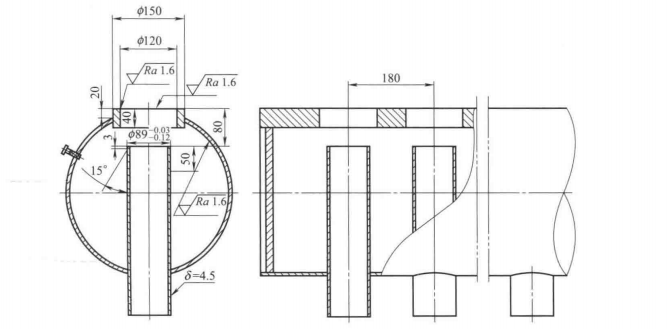

⑤ Вижте Фигура 2 за схемата на обработка на връзката на въздушния колектор.
