RCA3D2 Пилотен клапан

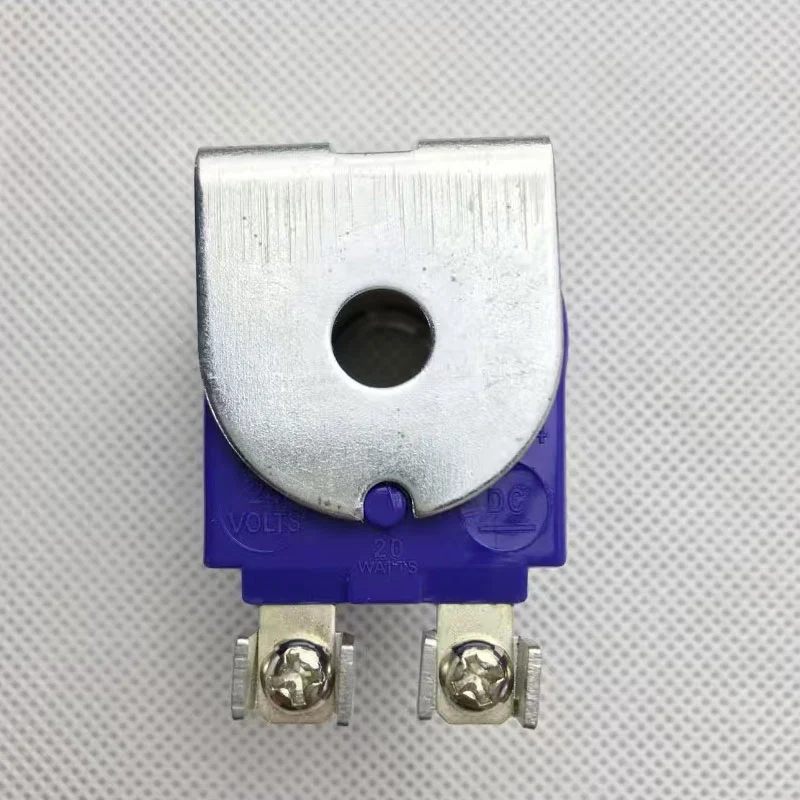

Пилотният клапан RCA3D2 е известен още като соленоидна намотка от серия Q, пилотният клапан е подходящ за всички импулсни клапани тип Goyen, импулсни клапани RCA3D и импулсен клапан.

Изпратете запитване

Описание на продукта

Обхват на приложение

Пилотният клапан RCA3D2 е подходящ за всички пневматични пулсови клапани на Goyen и е съвместим с различни системи за отстраняване на прах в импулс в средата на Goyen. Това гарантира, че може да работи стабилно в тежки условия.

Инструкции за инсталиране на пилотни клапани RCA3D2

1. Изисквания за инсталационния отвор: Дупки за инсталиране на пробиване с диаметър от февруари19.3 - 19,4 мм върху инсталационната плоча на пилотния клапан.

2. Дебелина на инсталационната плоча: Дебелината на инсталационната стоманена плоча трябва да надвишава 1,5 мм, за да се гарантира якостта на инсталиране.

3. Уплътнение и сглобяване:

a. Преди да затегнете гайките, уверете се, че О-пръстенът е правилно инсталиран, за да гарантира ефективността на уплътняване.

B. Той се препоръчва да се сглоби електромагнитната намотка върху пилотния клапан, преди да се инсталира пилотният клапан, за да се подобри ефективността на инсталирането.

4. Изисквания за напрежение: За да се гарантира нормалната работа на импулсния клапан, входното напрежение на соленоидния клапан трябва да се поддържа в границите от -10% до +15% от напрежението на намотката.

Спецификации на материалите на пилотния клапан RCA3D2

Части	Материал
Корпуване на клапана	Алуминиева сплав с изкопаване
Натиснете пръчка	304 неръждаема стомана
Арматура	430fr от неръждаема стомана
Уплътнителен пръстен	Нитрил (нитрилна каучук)
Гайка	Поцинкована въглеродна стомана
Винт	302 неръждаема стомана
Скоба	Въглеродна стомана (механично пресована)

Работни параметри

• Препоръчителна ширина на импулса: 50–500 ms

• Препоръчителен интервал на импулс: 1 минута или повече

Параметри на производителността на продукта

Индикатори за ефективност	Подробности за параметрите
Коефициент на потока	CV ＝ 0,32
Максимално работно налягане	860 KPA
Минимално работно налягане	0 kpa
Минимална работна температура	-40 ℃
Максимална работна температура	82 ℃
Приложим газ	Среден въздух или инертен газ

Подробности за модела на поръчка на продукт

Размер на порта на модела	Тип на нишката	Размер на изпускателния порт
RCA3D0	1/8 ”NPT	3.2mm
RCA3D1	1/8 "BSPP	3.2mm

Работни параметри

Спецификации на модела: Моля, вижте K-параметри в листа за данни за електромагнитната бобина Q и изберете специфичния модел въз основа на изискванията на напрежението.

Пример:

• RCA3D0 - 300 = 1/8 "NPT входящ порт, напрежение 200/240VAC, с DIN терминалния блок.

Части за поддръжка

• K0380: Включва нитрилни уплътнения на О-пръстена, арматура, пружини и сглобяване на бутала.

• K0384: Включва уплътнения на материала на витони и всички компоненти от K0380.

• Тегло: RCA3D0, RCA3D1 (без намотка) е 0,174 kg
