През конектора на стената на стената

Чрез технически спецификации на конектора на стената:

- Работно налягане: 0 - 0,6 MPa

- Работна среда: Чист, сух, некорозивен сгъстен газ

-Дебелина на стената: Подходяща за стени на преграда с дебелина 2-6 мм и 4-12 мм дебели кутии за разпределение на въздуха

- Дължина на връзката: варира от 180 до 300 мм, регулируема, за да се побере размерът на кутията за разпределение на въздуха

-Температура на източника на въздух: Работи при температури от -10 до 100 ° C (до 220 ° C с високотемпературен уплътнителен пръстен)

През функция на конектора на стената Bulkhead

1. Двойните типове глава са проектирани за свързване на две ударни тръби от двете страни.

2. През стената конектора е удобно за инсталиране, тъй като няма нужда от заваряване или връзки с тръба с резба. Просто се свържете директно с две фитинги за компресия.

3. По -малко чувствително към несъответствие на издухването на тръбата в системата.

4. 1 инч, 1,5 инча и 2 инча размер

Метод за инсталиране

Преди монтажа през конектора на преградата на стената, направете дупка в стената на колектора на праха или кутията за разпределение на въздуха. Диаметърът на отвора трябва да отговаря на изискванията. Ако диаметърът на отвора е твърде малък, той лесно ще повреди резбите върху тръбата на стената и ако е твърде малък, това ще повлияе на уплътняването и позиционирането.

Правилно инсталирайте различни части на конектора. Липсващата или неправилна инсталация ще повлияе на ефекта на използване.

Преди монтажа премахнете примесите между нишките и нанесете уплътняваща паста към райони, където може да се появи изтичане на газ. Тръбите, където трябва да се поставят уплътняващи пръстени, трябва да бъдат покрити с смазка. Внимавайте да не повредите нишките при затягане на гайките.

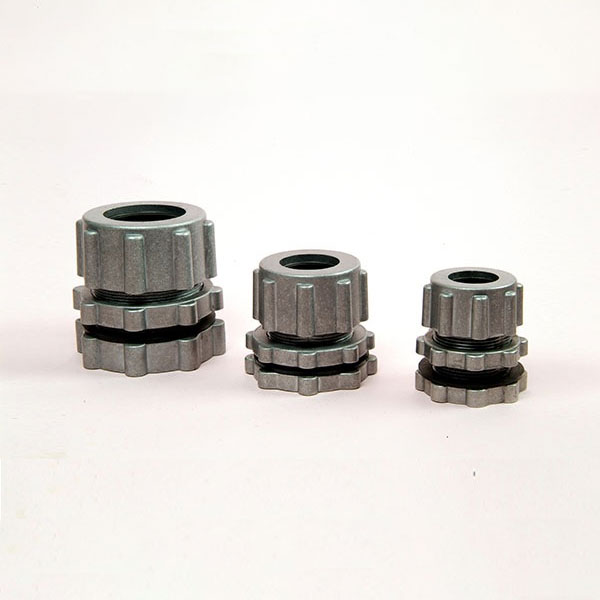

FAP-A-1-1 Единична глава през стената на преградата

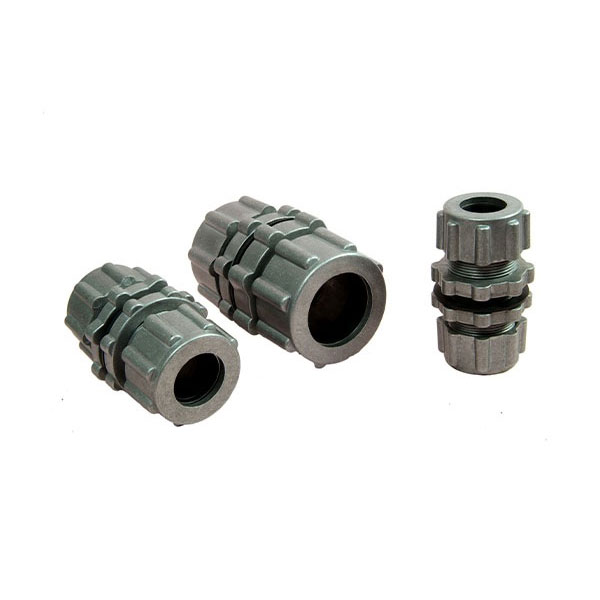

FAP-A-1-2 Двойна глава през стенен конектор

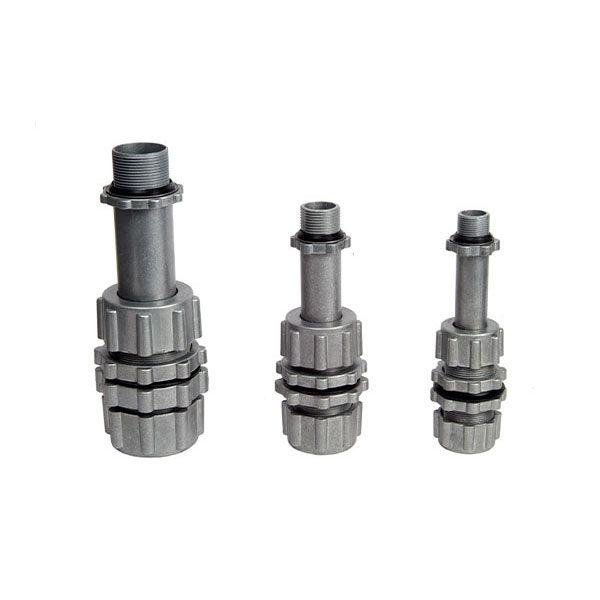

FAP-A-1-3 Двойна глава с тръба през конектора на преградата на стената

FAP-A-1-4 Двоен плъзгач през конектора на преградата на стената
